Artikeloversigt: A Servomotor PCBer en kritisk elektronisk platform inde i moderne servodrev og motion control udstyr. Den skal samtidig styre strømfordeling, feedbacksignaler, kommunikation, koblingskredsløb, termiske belastninger og elektromagnetisk interferens. Når printkortet er dårligt designet eller fremstillet, kan der opstå problemer såsom ustabil motordrift, positioneringsfejl, overdreven varme, kommunikationsfejl og uventet nedetid i udstyret. Denne artikel forklarer, hvordan et servomotorprintkort fungerer, hvilke designfaktorer der bestemmer pålideligheden, hvordan materialer og lagstrukturer skal vælges, hvilke fremstillingsprocesser der betyder mest, og hvordan producenter kan reducere tekniske og produktionsmæssige risici. Det forklarer også, hvordan Shenzhen Aisen Electronics Co.,Ltd. understøtter tilpassede Servo Motor PCB- og PCBA-krav til industriel automation, robotteknologi, CNC-udstyr, halvledermaskineri og andre præcisionsbevægelsesapplikationer.
Indholdsfortegnelse
- Hvad er et servomotor-printkort?
- Hvorfor er printkortet så vigtigt i et servomotorsystem?
- Hvilke funktioner udfører et servomotorprint?
- Hvilke designfaktorer bestemmer servomotorens PCB-pålidelighed?
- Hvordan skal PCB-materialer vælges?
- Hvordan kan et servomotor-printkort styre varme?
- Hvordan kan signalintegritet og EMC forbedres?
- Hvordan fremstilles et pålideligt servomotor-printkort?
- Hvilken test skal et servomotor-printkort gennemgå?
- Hvor bruges servomotor-printkort?
- Hvordan kan købere vælge den rigtige servomotor PCB-producent?
- Hvorfor vælge Shenzhen Aisen Electronics Co., Ltd.?
- Ofte stillede spørgsmål
- Konklusion

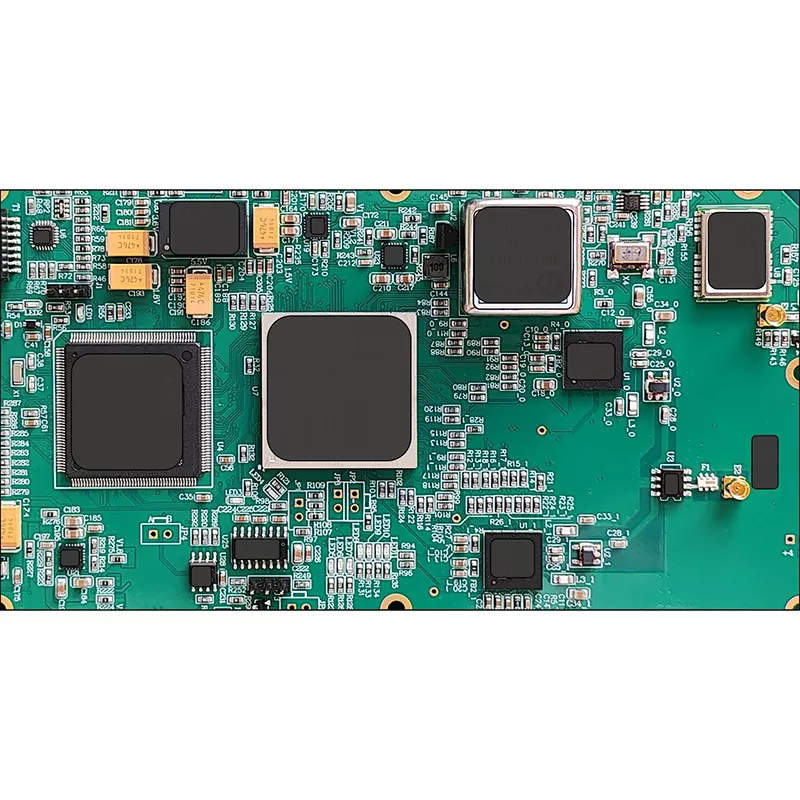

1. Hvad er et servomotor printkort?
Et servomotorprint er et specialiseret printkort udviklet til servodrev, servocontrollere, motorstyringsenheder og præcisionsbevægelsessystemer. I modsætning til et almindeligt kontrolprintkort skal det ofte håndtere de samtidige krav til højstrømseffekttransmission, hurtig omskiftning, følsomme feedbacksignaler, kommunikationsgrænseflader, termisk styring og elektromagnetisk kompatibilitet.
I et typisk servosystem er motoren kun en del af den komplette motion-control arkitektur. Controlleren bestemmer den ønskede bevægelse, servodrevet behandler kontrolinformation og leverer elektrisk strøm til motoren, mens en encoder eller anden feedback-enhed løbende rapporterer motorposition, hastighed eller driftsstatus. PCB'en giver den elektriske infrastruktur, der gør det muligt for disse forskellige funktioner at arbejde sammen.
Dette gør PCB-ydelsen direkte relevant for bevægelsesnøjagtighed og systemstabilitet. Et printkort med utilstrækkelig strømkapacitet kan overophedes. Dårligt dirigerede encodersignaler kan blive modtagelige for interferens. Utilstrækkelig isolation mellem strøm- og styrekredsløb kan skabe elektrisk støj. Svage loddesamlinger eller uegnede materialer kan reducere pålideligheden under kontinuerlig industriel drift.
Af denne grund kræver fremstilling af servomotor-printkort mere end blot at gengive et kredsløbsmønster. Tavlen skal være konstrueret omkring de elektriske, mekaniske, termiske og miljømæssige forhold for det endelige udstyr.
2. Hvorfor er printkortet så vigtigt i et servomotorsystem?
Servosystemer er designet til kontrolleret og repeterbar bevægelse. Anvendelser som robotpositionering, CNC-bearbejdning, automatiseret samling, halvlederfremstilling og præcis materialehåndtering kan kræve hurtig acceleration, deceleration, hyppige retningsændringer og kontinuerlig feedback.
Under disse operationer kan PCB'et opleve betydelig elektrisk og termisk belastning. Kortet skal opretholde stabile forbindelser, selv når strømmen ændrer sig hurtigt, og skiftende komponenter genererer varme og elektromagnetisk støj.
Et veldesignet servomotor-printkort hjælper med at løse flere almindelige kundesmertepunkter:
- Uventet motorisk ustabilitet:Korrekt strømfordeling og signalrouting hjælper med at opretholde ensartet elektrisk adfærd.
- Positioneringsfejl:Kontrolleret routing og passende jording kan beskytte encoder- og feedbacksignaler mod interferens.
- Termiske problemer:Tung kobber, termiske vias, kobberfly og passende materialer kan forbedre varmeoverførslen.
- Kommunikationsafbrydelser:Korrekt impedans og signalseparation understøtter pålidelige industrielle kommunikationsgrænseflader.
- Inkonsistens i produktionen:Kontrollerede fremstillings- og inspektionsprocesser reducerer variationer mellem batch.
- Lange udviklingscyklusser:Tidlig ingeniørgennemgang kan identificere fremstillingsproblemer, før produktionen begynder.
PCB'en fungerer derfor som en kritisk forbindelse mellem elektrisk strøm, styrelogik, feedback-enheder og eksterne kommunikationssystemer.
3. Hvilke funktioner udfører et servomotorprint?
Den nøjagtige arkitektur varierer alt efter motortype, drevtopologi, spænding, strøm, kommunikationsprotokol og udstyrskrav. Et servomotorprintkort udfører dog ofte flere indbyrdes forbundne funktioner.
| PCB funktion | Primært formål | Bekymring om pålidelighed |
|---|---|---|
| Strømfordeling | Overfører elektrisk strøm til drivkredsløb og motorrelaterede komponenter | Strømtæthed og temperaturstigning |
| Motorstyring | Understøtter koblings- og kontrolkredsløb | Skiftestøj og elektrisk stress |
| Behandling af feedback | Behandler encoder- og sensorinformation | EMI og signalintegritet |
| Meddelelse | Forbinder drev med controllere og industrielle netværk | Støj, impedans og jording |
| Termisk styring | Overfører varme væk fra komponenter med høj effekt | Hot spots og materialenedbrydning |
Fordi disse funktioner er indbyrdes forbundne, kan PCB-layoutbeslutninger, der træffes i et område, påvirke ydeevnen af et andet. Et effektspor, for eksempel, bør ikke betragtes uafhængigt af nærliggende lavniveau-feedback-kredsløb.
4. Hvilke designfaktorer bestemmer servomotorens PCB-pålidelighed?
Pålidelig servomotor-printkortdesign begynder med at forstå de faktiske driftsforhold i stedet for at vælge en standardkortspecifikation. Flere tekniske parametre fortjener særlig opmærksomhed.
Nuværende bæreevneer en af de første overvejelser. Sporbredde, kobbertykkelse, plan struktur, via konfiguration og konnektorvalg skal svare til forventet driftsstrøm og transiente forhold.
Lag opstablinger lige så vigtig for komplekse brædder. Flerlagskonstruktion kan give dedikerede strøm- og jordplaner, forbedre rutetætheden, forkorte returveje og skabe bedre adskillelse mellem følsomme og højeffektkredsløb.
Feedback routingfortjener særlig behandling, fordi encoder-signaler kan være væsentligt mere følsomme over for interferens end strømkredsløb. Kortere signalveje, passende referenceplaner, kontrolleret routing og effektive jordingsstrategier kan hjælpe med at opretholde signalkvaliteten.
Mekaniske begrænsningerbør også overvejes. Servodrev kan have strenge kabinetdimensioner, stikplaceringer, krav til monteringshuller og begrænsninger i komponenthøjde. Et printkort, der er elektrisk korrekt, men mekanisk inkompatibelt, kan stadig forårsage dyre redesigns.
Til krævende applikationer bør ingeniører vurdere:
- Driftsspænding og strøm
- Spids- og kontinuerlige belastningsforhold
- Skiftefrekvens
- Omgivelses- og komponenttemperaturer
- Motorisk feedback-arkitektur
- Kommunikationsprotokoller
- Tavlemål og monteringskrav
- Forventet levetid
- Produktionsmængde
- Påkrævet inspektion og prøvning
5. Hvordan skal PCB-materialer vælges?
Materialevalg bør baseres på det faktiske driftsmiljø og elektriske krav i stedet for blot at vælge det billigste substrat.
| Materiale eller struktur | Typisk fordel | Potentiel anvendelse |
|---|---|---|
| Standard FR-4 | Afbalanceret elektrisk og mekanisk ydeevne | Generel industriel servostyring |
| Høj-TG FR-4 | Forbedret termisk modstand | Højere temperatur udstyr |
| Kraftig kobber PCB | Højere strømføringsevne | Kraftkrævende motordrev |
| Aluminium-baseret PCB | Forbedret varmeafledning | Termisk krævende design |
| Højfrekvent materiale | Regulerede højhastigheds elektriske egenskaber | Højhastighedskommunikationssektioner |
Materialevalg bør også tage højde for dielektriske egenskaber, termisk ydeevne, mekanisk stabilitet, pladetykkelse, kobberkrav og den påtænkte fremstillingsproces.
6. Hvordan kan et servomotor-printkort styre varme?
Termisk styring er en vigtig overvejelse inden for servoelektronik, fordi koblingsenheder, effekthalvledere, resistive elementer og andre komponenter kan generere betydelig varme under kontinuerlig drift.
For høj temperatur kan fremskynde materialets aldring, øge komponentspændingen, ændre elektriske egenskaber og reducere langsigtet pålidelighed. Termisk design skal derfor begynde på printkortets layout.
Fælles tilgange omfatter:
- Stigende kobbertykkelse:Tyngre kobber kan understøtte højere strøm og distribuere varme mere effektivt.
- Brug af termiske vias:Vias kan overføre varme mellem PCB-lag og mod en passende termisk vej.
- Oprettelse af store kobberområder:Korrekte kobberfly kan hjælpe med at sprede varme og reducere lokale hot spots.
- Optimering af komponentplacering:Højeffektkomponenter bør placeres med termisk adfærd og luftstrøm i tankerne.
- Valg af passende materialer:Høj-TG eller specialiserede substrater kan være passende til applikationer med høje temperaturer.
- Afbalancering af kobberfordeling:Korrekt kobberbalance kan hjælpe med at forbedre fremstillingskonsistensen og pladens stabilitet.
Termisk ydeevne bør evalueres sammen med kabinettet, kølemetoden, luftstrømmen, komponentvalg og forventet driftscyklus. Et printkort kan ikke i sig selv kompensere for en utilstrækkelig kølestrategi på systemniveau.
7. Hvordan kan signalintegritet og EMC forbedres?
Servosystemer indeholder to fundamentalt forskellige elektriske miljøer: høj-energi switching og power kredsløb og lav-niveau kontrol og feedback kredsløb. Det er vigtigt at holde disse domæner ordentligt organiseret.
Encoderfeedback, sensorsignaler, CAN, RS485, industrielt Ethernet og andre kommunikationsgrænseflader kan blive påvirket af omskiftningsstøj og ugunstige returstrømsveje.
Adskillige PCB-praksis kan hjælpe med at reducere disse risici:
- Adskil følsom signalrouting fra højstrømskoblingsveje.
- Sørg for passende referenceplaner for kritiske signaler.
- Hold højfrekvente strømsløjfer kompakte.
- Brug passende jordings- og returvejsstrategier.
- Styr impedans, hvor grænsefladen kræver det.
- Minimer unødvendige vias og diskontinuiteter i højhastighedsstier.
- Placer filtrerings- og beskyttelseskomponenter tæt på de relevante grænseflader.
- Gennemgå konnektorplacering for at reducere unødvendig kobling.
Disse teknikker eliminerer ikke alle EMC-problemer, fordi den endelige elektromagnetiske adfærd også afhænger af kabler, stik, kabinetdesign, jordforbindelse, motoregenskaber og systeminstallation. Ikke desto mindre giver et omhyggeligt konstrueret printkort et stærkt grundlag for pålidelig ydeevne på systemniveau.
8. Hvordan fremstilles et pålideligt servomotorprint?
Produktionskvalitet kan være lige så vigtig som det originale kredsløbsdesign. Et teknisk fremragende layout kan stadig mislykkes, hvis boring, lagregistrering, kobberbelægning, lodning eller inspektion er dårligt kontrolleret.
En kontrolleret produktionsproces omfatter generelt følgende faser:
- Teknisk gennemgang:Gerber-filer, specifikationer, stack-up, stykliste, tegninger og specielle krav kontrolleres før produktion.
- Materiale forberedelse:Underlag og kobbermaterialer vælges i henhold til den godkendte specifikation.
- Indre lag kredsløbsdannelse:Billeddannelse og ætsning skaber de nødvendige interne kredsløbsmønstre til flerlagstavler.
- Lag laminering:Indvendige lag bindes under kontrolleret temperatur og tryk.
- CNC boring:Gennemgående huller og vias er produceret i henhold til de tekniske data.
- Kobberbelægning:Ledende kobber aflejres for at etablere pålidelige mellemlagsforbindelser.
- Yderlagsbehandling:Eksterne kredsløb dannes og inspiceres.
- Loddemaske og overfladefinish:Der anvendes passende beskyttelses- og kontaktfinish.
- Elektrisk test:Kontinuitet og isolation kontrolleres efter behov.
- Afsluttende inspektion:Dimensioner, udseende, udførelse og kundespecifikke krav verificeres.
For komplekse Servo Motor PCB-projekter er ingeniørgennemgang før masseproduktion særlig værdifuld. Potentielle problemer, der involverer sporbredde, hulstørrelse, termiske strukturer, komponentafstande eller opstabling, kan ofte identificeres, før de bliver produktionsproblemer.
9. Hvilken test skal et servomotor-printkort gennemgå?
Testkrav afhænger af bestyrelsens funktion og kundespecifikationer. En kombination af automatiseret inspektion, elektrisk test og dimensionskontrol kan give stærkere produktionskontrol end visuel inspektion alene.
| Inspektion eller test | Hvad det hjælper med at verificere |
|---|---|
| AOI | Kredsløbsmønster og monteringsrelaterede visuelle defekter |
| Test af flyvende sonde | Elektrisk tilslutning og potentielle åbne eller kortslutninger |
| Elektrisk afprøvning | Kontinuitet og isolation efter behov |
| Dimensionel inspektion | Tavledimensioner, hulpositioner og mekanisk overensstemmelse |
| Udseende inspektion | Overfladekvalitet og fremstillingsudførelse |
| Funktionel test | Systemspecifik drift, når PCBA-test er inkluderet |
For monterede Servo Motor PCB-produkter kan funktionskontrol være særlig nyttig, fordi den evaluerer kortet i forhold til dets tilsigtede driftsadfærd frem for kun at kontrollere individuelle elektriske forbindelser.
10. Hvor bruges servomotor-printkort?
Servomotor PCB-teknologi er relevant, hvor der kræves præcis, repeterbar, elektronisk styret bevægelse. Typiske anvendelser omfatter:
- Industriel automation:Servodrev, automatiseret produktionsudstyr, transportørsystemer og bevægelsescontrollere.
- Robotik:Robotarme, automatiseret styret udstyr, positioneringsplatforme og kollaborativ automatisering.
- CNC maskiner:Værktøjsmaskiner kræver koordineret og præcis bevægelse.
- Halvlederudstyr:Waferbehandling, inspektion, håndtering og præcisionspositioneringssystemer.
- Medicinsk automatisering:Automatiseret udstyr og præcisionsmekanismer, der kræver kontrolleret bevægelse.
- Emballeringsmaskiner:Højhastighedssynkroniseret bevægelse og præcis positionering.
- Intelligent fremstilling:Smarte produktionssystemer, der integrerer motion control og industriel kommunikation.
- Præcisionsinstrumenter:Udstyr, hvor repeterbarhed og feedback-nøjagtighed er afgørende.
Den nøjagtige PCB-arkitektur bør altid matches til udstyrets elektriske specifikationer og miljøforhold i stedet for at antage, at ét universelt printdesign passer til enhver servoapplikation.
11. Hvordan kan købere vælge den rigtige producent af servomotorprintkort?
Valg af leverandør udelukkende baseret på oplyst PCB-pris kan skabe skjulte omkostninger senere. For servoapplikationer bør købere evaluere ingeniørevne, produktionskonsistens, testressourcer, materialemuligheder og produktionsskalerbarhed.
En praktisk tjekliste for leverandørevaluering omfatter:
- Erfaring med industrielle og motion-control PCB applikationer
- Evne til at fremstille flerlags printkort
- Mulighed for tunge kobberdesigns, når det kræves
- HDI eller high-density routing-oplevelse for kompakte produkter
- Egnet materiale og overfladefinish muligheder
- Teknisk support før produktion
- AOI og elektrisk testfunktion
- PCBA montage og funktionelle testmuligheder
- Prototype og små-batch produktionsstøtte
- Skalerbar kapacitet til volumenproduktion
- Dokumenterede kvalitetsstyringsprocedurer
- Klar kommunikation under tekniske ændringer
Det er også nyttigt at give fuldstændige tekniske oplysninger under tilbuddet. Gerber-filer, styklistedata, opstablingskrav, samlingstegninger, pladedimensioner, kobberkrav, overfladefinish, driftsforhold og testkrav kan hjælpe en producent med at give en mere nøjagtig teknisk vurdering.
12. Hvorfor vælge Shenzhen Aisen Electronics Co.,Ltd.?
Shenzhen Aisen Electronics Co.,Ltd.leverer skræddersyet PCB- og PCBA-fremstilling til krævende elektroniske applikationer. Dens Servo Motor PCB-løsninger er beregnet til industriel automation, robotteknologi, CNC-maskiner, halvlederudstyr og præcisionsapplikationer til bevægelseskontrol.
Fremstillingstilgangen kombinerer PCB-fremstilling, ingeniørgennemgang, montering, komponentindkøb, inspektion og test. Denne integrerede struktur kan hjælpe kunder med at reducere koordineringen mellem flere leverandører og opretholde større sammenhæng fra prototypeudvikling til volumenproduktion.
| Evne | Tilgængelig support |
|---|---|
| PCB lagstruktur | Enkeltlags gennem flerlags PCB-løsninger |
| Speciel PCB-teknologi | HDI, tungt kobber, højfrekvente, aluminium-baserede og rigid-flex muligheder |
| Kobber tykkelse | Skræddersyede kobberstrukturer til aktuelt krævende applikationer |
| Overfladefinish | ENIG, HASL, OSP, immersionsølv og immersionstin muligheder |
| Forsamling | SMT, gennem-hul montering, komponent sourcing og PCBA tjenester |
| Afprøvning | AOI, flyvende sonde, elektrisk og funktionel verifikation i henhold til krav |
Til projekter, der involverer højstrømsmotorstyring, kompakt flerlags routing, følsomme feedbacksignaler eller krævende termiske forhold, kan tidlig kommunikation mellem PCB-producenten og designteamet være særlig værdifuld.
I stedet for at behandle fremstilling som det sidste trin efter færdiggørelse af design, kan kunderne involvere PCB-producenten under ingeniørgennemgang. Denne tilgang kan afdække potentielle fremstillingsproblemer, forbedre materialevalg, optimere stack-up strukturer og reducere unødvendige prototype iterationer.
13. Ofte stillede spørgsmål
Hvad bruges et servomotor-printkort til?
Et servomotorprintkort bruges inde i servodrev og bevægelseskontroludstyr til at understøtte strømfordeling, motorstyring, feedbackbehandling, kommunikation, signalstyring og andre elektroniske funktioner, der kræves til kontrolleret motordrift.
Hvad adskiller et servomotorprintkort fra et standardkontrolprint?
Servomotor-printkort skal ofte rumme hurtige strømændringer, koblingsstøj, termisk stress, følsom koderfeedback og realtidskommunikation. Deres elektriske layout og materialevalg kræver derfor større opmærksomhed på strømintegritet, signalintegritet, termisk styring og elektromagnetisk kompatibilitet.
Kan et servomotor-printkort bruge en flerlagsstruktur?
Ja. Flerlagskonstruktion er ofte nyttig til kompleks servoelektronik, fordi den giver ekstra routingplads og gør det muligt at organisere strøm-, jord- og signalstrukturer mere effektivt.
Hvornår skal tungt kobber overvejes?
Tung kobber kan være passende, når kortet skal bære relativt høj strøm eller klare betydelige strømrelaterede termiske belastninger. Den nødvendige kobbertykkelse bør bestemmes ud fra den faktiske strøm, sporgeometri, temperaturstigning og PCB-konstruktion.
Hvordan kan encoder-signaler beskyttes mod interferens?
Omhyggelig lagplanlægning, signaladskillelse, passende jording, kontrollerede returveje, kompakte højstrømssløjfer og passende grænsefladebeskyttelse kan hjælpe med at reducere interferens. Kabel- og systemniveau EMC-design bør også overvejes.
Kan Shenzhen Aisen Electronics Co.,Ltd. give PCBA såvel som bare PCB'er?
Ja. Shenzhen Aisen Electronics Co.,Ltd. leverer PCB-fremstilling sammen med SMT-montering, gennem-hulsmontage, komponentindkøb, inspektion og test til projekter, der kræver en integreret PCBA-løsning.
Hvilke oplysninger skal gives, når der anmodes om et tilbud på servomotor-printkort?
Nyttige oplysninger omfatter Gerber-filer, stykliste, PCB-dimensioner, lagantal, kobbertykkelse, pladetykkelse, materialekrav, overfladefinish, opstabling, samlingstegninger, komponentoplysninger, årligt volumen og eventuelle specielle elektriske eller miljømæssige krav.
Kan servomotor-printkort tilpasses til forskellige motorsystemer?
Ja. PCB-struktur, materiale, kobbertykkelse, lagantal, routingstrategi, konnektorer, termisk design og samlingskonfiguration kan tilpasses kravene til forskellige servodrev og bevægelseskontrolsystemer.
14. Konklusion
Et pålideligt servomotorprint er meget mere end en holder til elektroniske komponenter. Det er en omhyggeligt konstrueret elektrisk platform, der skal koordinere strøm, kontrol, feedback, kommunikation, termisk styring og mekaniske krav i et krævende bevægelseskontrolmiljø.
De vigtigste faktorer omfatter passende PCB-arkitektur, tilstrækkelig strømkapacitet, effektivt termisk design, kontrolleret signalruting, egnede materialer, pålidelige mellemlagsforbindelser, produktionskonsistens og omfattende inspektion. Når disse elementer betragtes sammen, kan printet give et stærkere grundlag for nøjagtig og stabil servodrift.
For udstyrsproducenter, automationsintegratorer, robotvirksomheder, CNC-maskinbyggere og andre industrielektronikudviklere kan valg af en erfaren produktionspartner reducere udviklingsrisikoen og forbedre produktionskonsistensen.Shenzhen Aisen Electronics Co.,Ltd.understøtter tilpassede Servo Motor PCB- og PCBA-projekter fra teknisk evaluering og prototypeproduktion til montage, test og volumenfremstilling.
Har du brug for et servomotorprint, der er designet til dine strøm-, termiske, signal- og mekaniske krav? Kontakt Shenzhen Aisen Electronics Co.,Ltd. i dag for at diskutere dine PCB-specifikationer, anmode om en tilpasset fremstillingsløsning ogkontakt osfor professionel support fra prototype til produktion.
