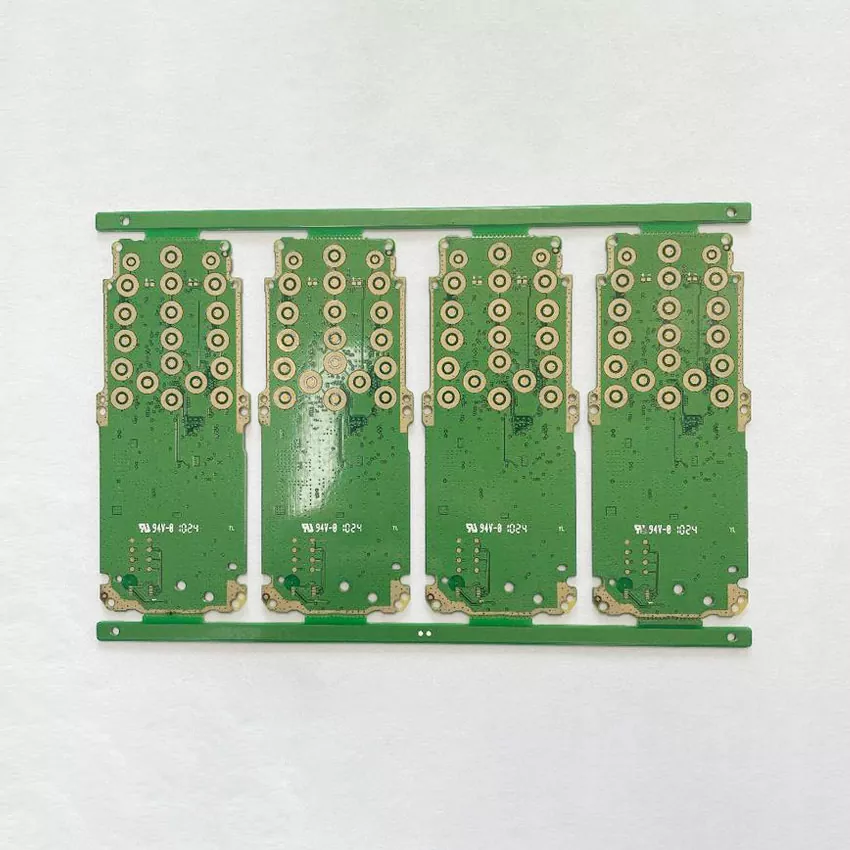

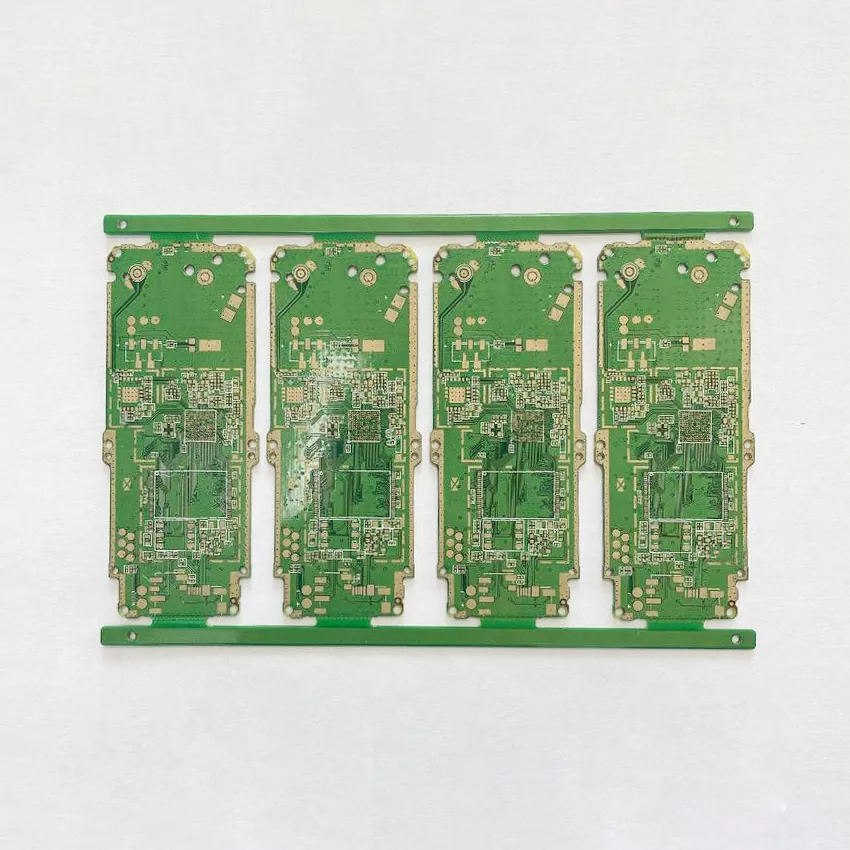

Mobiltelefon PCB

Smartphones fortsætter med at integrere flere funktioner i mindre rum, herunder højhastighedsprocessorer, flere kameraer, 5G-kommunikationsmoduler, sensorer og strømstyringssystemer. Disse designs kræver PCB'er med højere ledningstæthed, præcis impedanskontrol og stabil elektrisk ydeevne.

Hos Aisen Electronics Co., Ltd. fremstiller vi mobiltelefon-printkort i henhold til kravene i moderne mobilelektronik. Vores produktionskapacitet understøtter komplekse kredsløbsstrukturer, fine-pitch-komponenter og højdensitetsforbindelser for producenter, der udvikler næste generations bærbare enheder.

I modsætning til almindelige forbrugerelektronikkort kræver mobiltelefon-PCB'er strammere produktionskontrol, fordi selv små variationer i linjebredde, lagjustering eller overfladebehandling kan påvirke signalintegriteten og samlingsydelsen.

HDI PCB-teknologi til avanceret mobiltelefondesign

Den stigende integration af smartphones kræver PCB-strukturer, der giver mere routingplads inden for begrænsede dimensioner. High-Density Interconnect-teknologi (HDI) giver designere mulighed for at opnå højere komponenttæthed og samtidig reducere PCB-størrelsen.

Vores HDI-produktionskapaciteter omfatter:

• Micro via diameter fra 0,15 mm til højdensitetsforbindelser
• Minimum linjebredde og afstand ned til 3/3 mil for fine kredsløbsmønstre
• Understøttelse af BGA-komponenter med krav til 0,2 mm pad-pitch
• Dual-row IC-routingteknologi til kompakte processorlayouts
• HDI strukturer inklusive 1+N+1 og 2+N+2 designs

Disse muligheder hjælper smartphoneproducenter med at integrere avancerede processorer, kameramoduler, trådløse kommunikationskomponenter og yderligere funktioner uden at øge produkttykkelsen.

Multi-Layer PCB Manufacturing Mulighed for smartphone elektronik

Moderne mobiltelefoner kombinerer flere funktionelle moduler inden for et begrænset internt rum. En pålidelig PCB-struktur er påkrævet for at adskille højhastighedssignaler, strømkredsløb og kontrolsystemer.

Aisen Electronics understøtter:

Fremstilling af flere lag kræver præcis lagregistrering, kontrollerede lamineringsprocesser og pålidelige indvendige lagforbindelser for at sikre langsigtet stabilitet under daglig drift af enheden.

Fremstillingsproces

Fremstilling af PCB til mobiltelefoner kræver streng kontrol fra materialeforberedelse til endelig inspektion. Vores produktionsproces omfatter:

Materialeforberedelse og fremstilling af indre lag

• Indgående materialeinspektion
• Indre lag kredsløb billeddannelse
• Ætsning og kredsløbsdannelse
• AOI-inspektion for indvendige lagdefekter

PCB laminering og boring

• Kontrolleret lamineringsproces til flerlagsstrukturer
• Mekanisk boring og lasermikroviadannelse
• Kobberbelægning for at sikre pålidelige mellemlagsforbindelser

Ydre lags kredsløbsdannelse

• Mønsterbelægning og ætsning
• Fine-line kredsløbsbehandling
• Påføring af loddemaske
• Overfladebehandling

Afsluttende test

Hver PCB gennemgår elektrisk test og visuel inspektion før forsendelse, herunder:

• AOI inspektion
• Test af flyvende sonde
• Impedanstest efter behov
• Udseende inspektion
• Pålidelighedsbekræftelse

Denne fremstillingstilgang hjælper med at reducere produktionsrisici under smartphone-masseproduktion.

Overfladefinish til PCB-applikationer til mobiltelefoner

Forskellige smartphone-designs kræver forskellige overfladebehandlinger baseret på komponenttype, monteringsproces og krav til pålidelighed.

Tilgængelige muligheder omfatter:

ENIG overfladefinish

Velegnet til fine-pitch-komponenter og højdensitet SMT-samling. ENIG giver en flad overflade til BGA- og mikrokomponentmontering.

OSP overfladefinish

En omkostningseffektiv mulighed for standard forbrugerelektronik, der kræver god loddeevne.

Immersion Sølv

Anvendes til applikationer, der kræver fremragende elektrisk ledningsevne og højfrekvent ydeevne.

Guld finger behandling

Anvendes på forbindelsesområder, der kræver gentagen indføring og stabil kontaktydelse.

Vores ingeniørteam kan anbefale passende overfladebehandlinger i henhold til PCB-struktur og monteringskrav.

Tjenester

Udover PCB-fremstilling yder Aisen Electronics PCBA-produktionsstøtte til mobile elektroniske produkter.

Vores montageydelser omfatter:

• Elektronisk komponent sourcing
• SMT komponent placering
• BGA samling
• Gennemgående komponentbehandling
• Funktionstest
• Komplet PCBA inspektion

Vi understøtter samling af små komponenter ned til 01005-pakker og håndterer komplekse PCB-samlinger, der kræver nøjagtig placering og processtyring.

Tekniske specifikationer

Disse muligheder giver os mulighed for at fremstille PCB'er til forskellige smartphoneplatforme, fra kompakte forbrugerenheder til højtydende mobile terminaler.

Kvalitetskontrol for stabil mobil PCB produktion

Smartphone-producenter kræver ensartet PCB-ydelse på tværs af store produktionsvolumener. Aisen Electronics fokuserer på processtyring frem for kun at stole på slutinspektion.

Vores kvalitetsstyring omfatter:

• Verifikation af indgående materiale
• Procesovervågning under fremstilling
• Automatiserede inspektionssystemer
• Test af elektrisk ydeevne
• Endelig kvalitetskontrol inden forsendelse

Ved at kontrollere kritiske produktionsparametre hjælper vi kunder med at opretholde stabile montageudbytter og reducere produktionsafbrydelser.

Teknisk support fra prototype til masseproduktion

Mobiltelefon PCB-projekter kræver ofte tidlig teknisk support for at undgå designproblemer under fremstillingen.

Vores ingeniørteam leverer:

• DFM analyse før produktion
• Anbefalinger til PCB-stabling
• Forslag til optimering af signalintegritet
• Gennemførelse af fremstillingsgennemførlighed
• Prototype validering support

Dette hjælper kunderne med at forkorte udviklingscyklusser og forbedre overgangen fra prototype til volumenproduktion.

Hvorfor vælge Aisen Electronics til fremstilling af PCB til mobiltelefoner?

Aisen Electronics Co., Ltd. fokuserer på at fremstille PCB'er til kompakte elektroniske produkter, hvor præcision og ensartethed er afgørende.

Vores fordele omfatter:

• HDI og fine-line PCB fremstillingserfaring
• Multi-layer PCB produktionskapacitet
• Støtte fra prototypeudvikling til masseproduktion
• Streng kontrol af fremstillingsprocessen
• Teknisk support til mobile elektroniske applikationer

Uanset om du udvikler smartphones, kommunikationsterminaler eller bærbare smartenheder, leverer vi PCB-fremstillingsløsninger bygget op omkring dine designkrav.

Kontakt os i dag for at diskutere dine mobiltelefon PCB-projektkrav.
