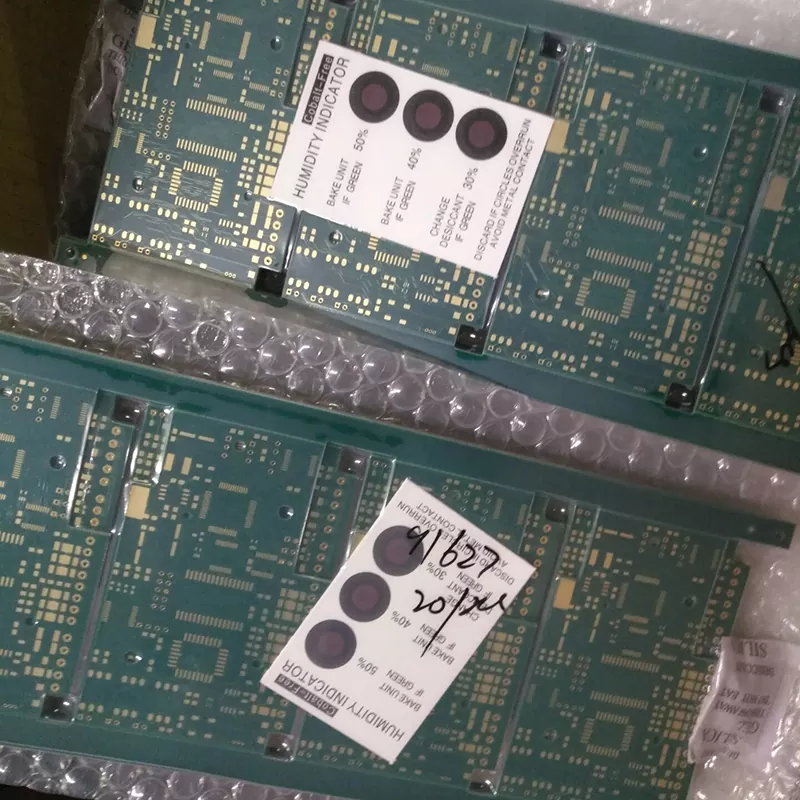

Elektriske instrumenter PCB

Elektrisk måleudstyr kombinerer normalt følsomme analoge kredsløb, digitale behandlingsenheder og kommunikationsmoduler inden for begrænset PCB-plads. PCB-designet skal kontrollere signalinterferens og samtidig opretholde en stabil elektrisk ydeevne under kontinuerlig drift.

Vores elektriske instrument-printkort er udviklet til applikationer, hvor målenøjagtighed, signalintegritet og repeterbarhed er afgørende.

Støjsvagt printkortdesign til nøjagtig signalopsamling

Mange elektriske instrumenter har brug for at detektere svage spændings-, strøm- eller frekvensændringer. Ekstern elektromagnetisk interferens og forkert jordingsdesign kan medføre signalfejl under måling.

Vores PCB-fremstilling understøtter optimerede lagstrukturer, adskilte signalveje og jordingsstrategier for at reducere uønsket støj. Disse designovervejelser hjælper ingeniører med at opretholde en renere signaltransmission i præcisionsmålingsenheder.

Kontrolleret impedans for højhastighedsmålekredsløb

Moderne elektriske instrumenter inkluderer ofte højfrekvenssampling, digital kommunikation og databehandlingsfunktioner i realtid. Stabil impedanskontrol er afgørende for at forhindre signalforvrængning og opretholde ensartet ydeevne.

Akeson understøtter styret impedansfremstilling med præcis opstablingsplanlægning og routingkontrol. Dette gør det muligt for producenter af måleudstyr at opnå mere pålidelig signaltransmission på tværs af prototype- og masseproduktionsstadier.

Flerlags PCB-struktur til kompakte instrumenter

Bærbare måleenheder kræver flere funktioner i mindre huse. Flerlags PCB-teknologi giver ekstra routingplads, mens signalisoleringen mellem følsomme kredsløb og strømsektioner forbedres.

Vores produktionskapacitet understøtter PCB-design fra simple dobbeltsidede plader til komplekse flerlagsstrukturer op til 32 lag, hvilket hjælper kunder med at udvikle kompakt og højtydende måleudstyr.

Produktionskapacitet af elektriske instrumenter PCB

Produktionskravene til PCB'er til elektriske instrumenter er forskellige fra almindelige elektroniske tavler. Fremstillingspræcision, materialekonsistens og elektrisk test påvirker direkte den endelige måleydelse.

Præcisions PCB fremstillingsproces

Materialevalg og indgående eftersyn

Den elektriske ydeevne af et måle-PCB afhænger i høj grad af laminatets stabilitet og kobberkvalitet. Før produktionen inspiceres råmaterialerne for at sikre, at de opfylder designkravene og opretholder sammenhæng mellem produktionsbatch.

Avanceret lagjustering og laminering

For flerlagsmålings-PCB'er er nøjagtig lagregistrering afgørende for at forhindre signalinterferens og problemer med strukturel pålidelighed.

Kontrollerede lamineringsprocesser bruges til at opnå stabil binding mellem lag og forbedre modstanden mod termisk stress under langvarig drift.

Fine-Line Circuit Fabrication

Elektriske instrumenter kræver ofte tætte kredsløbslayouts til signalbehandling og miniaturiserede designs.

Vores produktion understøtter minimum linjebredde og afstand ned til 3 mil, hvilket muliggør kompakt kredsløbsrouting, samtidig med at den elektriske pålidelighed opretholdes.

Elektrisk test og kvalitetskontrol

Hver PCB gennemgår elektrisk test før forsendelse for at verificere kredsløbskontinuitet og produktionsnøjagtighed. Komplet inspektionsoptegnelser hjælper kunder med at opretholde kvalitetssporbarhed under produktsamling.

Tekniske specifikationer for elektrisk instrumentprint

Anvendelser af kredsløbskort til elektriske instrumenter

Digitale multimetre og bærbare testere

Digitale multimetre kræver stabile signalopsamlingskredsløb for at give nøjagtige spændings-, strøm- og modstandsmålinger. PCB-design påvirker direkte måleopløsning og langsigtet kalibreringsstabilitet.

Vores PCB-løsninger understøtter kompakte layouts, laveffektdesigns og pålidelige signalbehandlingskredsløb til bærbart testudstyr.

Oscilloskoper og signalanalyseudstyr

Oscilloskoper og signalanalysatorer kræver fremragende signalintegritet, fordi de behandler højfrekvente bølgeformer og hurtigt skiftende elektriske signaler.

Kontrollerede impedansstrukturer og optimerede routingdesigns hjælper med at reducere signalforvrængning og forbedre målingens pålidelighed.

Laboratoriemålesystemer

Laboratorieinstrumenter forventes at fungere kontinuerligt med gentagelige resultater. PCB-pålidelighed bliver især vigtig for analytisk udstyr, kalibreringssystemer og forskningsinstrumenter.

Vores fremstillingsprocesser understøtter stabil drift under lange testcyklusser.

Industrielt overvågningsudstyr

Industrielle målesystemer fungerer i miljøer, hvor elektrisk støj, temperaturændringer og kontinuerlig drift kan påvirke ydeevnen.

Elektriske instrument-PCB'er bruges i vid udstrækning i strømovervågningssystemer, energianalysatorer og industrielt testudstyr, der kræver pålidelig målenøjagtighed.

Hvorfor vælge Akeson til PCB-fremstilling af elektriske instrumenter

Akeson Circuit Co. forstår, at fremstilling af elektriske instrumenter til PCB kræver mere end standard PCB-produktionskapacitet. Ingeniører har brug for en produktionspartner, der kan understøtte signalfølsomme designs, komplekse lagstrukturer og ensartet produktionskvalitet.

Fra prototypeudvikling til volumenfremstilling yder vi teknisk support gennem hele PCB-produktionsprocessen, og hjælper kunder med at optimere design og forbedre produkternes pålidelighed.

FAQ om elektriske instrumenter PCB

Hvad adskiller elektriske instrument-printkort fra standard-printkort?

Elektriske instrument-printkort er designet til applikationer, hvor målenøjagtighed er kritisk. De kræver bedre signalkontrol, støjreduktion og kredsløbsstabilitet sammenlignet med almindelige elektroniske kort.

Kan du fremstille tilpassede PCB'er til testudstyr?

Ja. Vi understøtter tilpasset PCB-produktion baseret på kundedesign, herunder lagkonfiguration, materialevalg, impedanskrav og applikationsmiljø.

Hvilke PCB-materialer er velegnede til måleinstrumenter?

FR-4-materialer af høj kvalitet er almindeligt anvendt, mens avancerede applikationer kan kræve materialer med specifikke dielektriske egenskaber for bedre signalydelse.

Støtter du prototype og masseproduktion?

Ja. Vi leverer prototypevalidering, små batchproduktion og storskala fremstillingstjenester.
