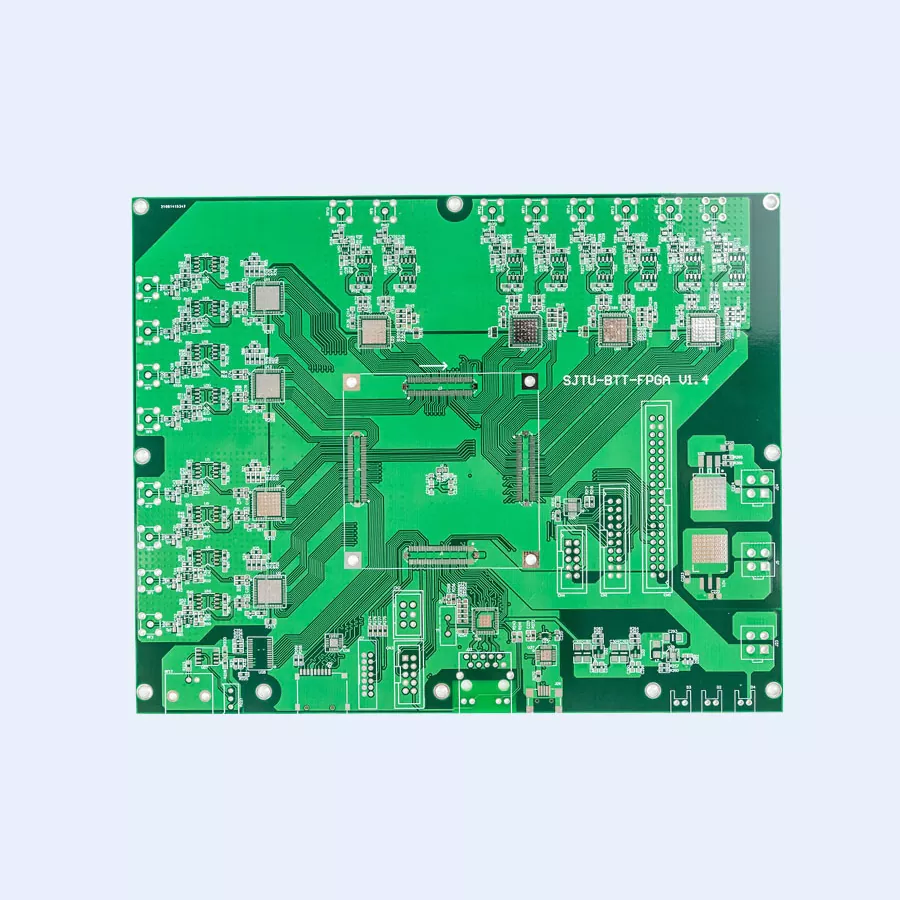

AisenElektronik giver tilpassetKommunikationsroutere PCB Boardløsninger til Wi-Fi-routere, industrielle gateways, virksomhedsnetværksudstyr og avancerede kommunikationsterminaler. Ved at kombinere flerlags PCB-strukturer, kontrolleret impedansteknologi, præcisionsfremstilling og PCB-samlingsmuligheder hjælper Aisen producenter af kommunikationsudstyr med at opnå stabil signaltransmission, effektiv databehandling og pålidelig langsigtet drift.
En moderne router er ikke længere en simpel enhed til at forbinde computere til internettet. Nutidens netværksudstyr integrerer højtydende processorer, hukommelse, trådløse moduler, Ethernet-grænseflader, strømstyringskredsløb og stadig mere komplekse kommunikationsteknologier i kompakte kabinetter. PCB'et, der forbinder disse systemer, påvirker direkte signalintegritet, termisk ydeevne, elektromagnetisk kompatibilitet og overordnet produktpålidelighed.
En veldesignetKommunikationsroutere PCB Boardhar derfor brug for mere end grundlæggende elektriske tilslutningsmuligheder. Den skal understøtte højhastighedstransmission, høj komponenttæthed, kontrolleret impedans, effektiv varmeafledning og stabil drift under kontinuerlige arbejdsbelastninger. Denne artikel forklarer de vigtigste designkrav, produktionskapaciteter, anvendelsesområder, overfladefinisher, kvalitetsovervejelser og monteringstjenester, som købere bør vurdere, når de køber router PCB-løsninger.
Indholdsfortegnelse
- Hvorfor er et kommunikationsrouter-printkort så vigtigt?
- Hvad er de vigtigste PCB-designkrav?
- Hvordan understøtter PCB'et højhastighedsdatatransmission?
- Hvorfor er flerlags- og HDI-strukturer vigtige?
- Hvilke PCB-egenskaber bør købere overveje?
- Hvilke routerapplikationer kan bruge disse PCB-løsninger?
- Hvordan påvirker termisk styring routerens PCB-pålidelighed?
- Hvordan fremstilles en kommunikationsrouter PCB?
- Hvilken overfladefinish er velegnet til router-PCB'er?
- Hvorfor overveje PCB Assembly Services?
- Hvordan kontrolleres PCB-kvaliteten?
- Ofte stillede spørgsmål
- Konklusion
Hvorfor er et kommunikationsrouter-printkort så vigtigt?
PCB'et er faktisk den elektriske rygrad i en kommunikationsrouter. Den forbinder processoren, hukommelsen, det trådløse chipsæt, Ethernet-porte, strømkredsløb og andre funktionelle moduler, mens den kontrollerer, hvordan elektriske signaler bevæger sig gennem systemet.
Efterhånden som netværkshastigheden stiger, bliver PCB-ydeevne stadig vigtigere. Et dårligt designet kort kan skabe signalforvrængning, elektromagnetisk interferens, termiske problemer eller ustabile forbindelser. Disse problemer kan i sidste ende påvirke netværkets gennemstrømning og produktets pålidelighed.
En professionel producent af routerprintkort skal derfor overveje både elektriske og mekaniske krav i udviklingsfasen. Vigtige faktorer omfatter:
- Højhastighedssignalintegritet
- Kontrolleret impedans
- Flerlags stablet design
- Kompakt komponentplacering
- Termisk styring
- EMI og elektromagnetisk kompatibilitet
- Strømfordelingsstabilitet
- Langsigtet produktionskonsistens
Hvad er de vigtigste PCB-designkrav?
Kommunikationsroutere kombinerer flere højhastighedsgrænseflader og elektroniske funktioner i et relativt lille fysisk rum. PCB-design skal derfor balancere elektrisk ydeevne, komponentdensitet, termiske krav, fremstillingsevne og omkostninger.
En af de vigtigste overvejelser er PCB-stablingen. Flerlagskonstruktion giver dedikerede routing-, strøm- og jordlag, der hjælper ingeniører med at organisere komplekse kredsløb og samtidig opretholde kontrollerede elektriske egenskaber.
Designere skal også nøje kontrollere sporbredde, afstand, via strukturer, referenceplaner og komponentplacering. For højfrekvente signaler kan selv relativt små variationer påvirke transmissionsydelsen.
Aisen Electronics fokuserer på optimeret stackup-design, præcisionsruting og produktionskontrol for at understøtte router PCB-applikationer, der kræver ensartet elektrisk ydeevne.
Hvordan understøtter PCB'et højhastighedsdatatransmission?
Højhastighedsnetværk kræver, at PCB'et bevarer signalkvaliteten, når data bevæger sig mellem processorer, hukommelsesenheder, Ethernet-grænseflader, trådløse moduler og andre komponenter.
Kontrolleret impedans er især vigtig for højfrekvente kommunikationskredsløb. Ved at designe PCB-spor og dielektriske strukturer i overensstemmelse med de elektriske målegenskaber kan producenter hjælpe med at reducere signalrefleksioner og transmissionsforvrængning.
Andre vigtige teknikker omfatter:
- Kontrolleret impedans routing:Hjælper med at opretholde en forudsigelig elektrisk ydeevne for højhastighedssignaler.
- Optimeret lagstabling:Giver passende signal-, strøm- og jordstrukturer.
- Fine-line teknologi:Understøtter kompakte og komplekse routing-layouts.
- EMI kontrol:Hjælper med at reducere uønsket elektromagnetisk interferens.
- Præcisionsboring:Understøtter pålidelige elektriske forbindelser mellem PCB-lag.
Disse designovervejelser bliver især vigtige for virksomhedsroutere, trådløst kommunikationsudstyr, industrielle gateways og andre enheder, der forventes at håndtere kontinuerlig netværkstrafik.
Hvorfor er flerlags- og HDI-strukturer vigtige?
Moderne routere fortsætter med at tilføje flere funktioner uden at øge kabinetstørrelsen markant. Dette skaber et krav om højere PCB-kredsløbstæthed.
Multilayer PCB'er giver ekstra routingplads ved at stable flere ledende lag inde i et enkelt kort. HDI-teknologi kan yderligere forbedre komponentintegration gennem mikroviaer og finere kredsløbsstrukturer.
For kompakt netværksudstyr kan disse teknologier give flere fordele:
- Mere routingkapacitet inden for begrænsede borddimensioner
- Forbedret komponentintegration
- Kortere sammenkoblingsveje
- Bedre understøttelse af fine-pitch-komponenter
- Større fleksibilitet til avanceret kommunikationsdesign
I henhold til Aisens offentliggjorte egenskaber understøtter dets PCB-fremstillingsområde 1-32 lag, minimum 3/3 mil linjebredde og afstand, PCB-tykkelse fra 0,3 mm til 5,0 mm, kobbertykkelse op til 6 OZ, mekaniske vias ned til 0,2 mm og lasermikroviaer ned til 0,1 mm. Speciel impedanskontrolevne er angivet til ±8%. :contentReference[oaicite:1]{index=1}
Hvilke PCB-egenskaber bør købere overveje?
Når de vælger en kinesisk PCB-producent eller kommunikations-PCB-leverandør, bør købere vurdere, om leverandørens fremstillingsevner matcher de tekniske krav til routerdesignet.
| PCB parameter | Aisen kapacitet | Hvorfor det betyder noget for routere |
|---|---|---|
| Antal lag | 1-32 lag | Understøtter enkle til meget komplekse kredsløbsstrukturer |
| Minimum linjebredde/mellemrum | 3/3 mil | Understøtter routing med høj tæthed |
| PCB tykkelse | 0,3–5,0 mm | Giver fleksibilitet til forskellige produktstrukturer |
| Kobber tykkelse | Op til 6 OZ | Understøtter forskellige strømførende krav |
| Minimum Mekanisk Via | 0,2 mm | Understøtter kompakte flerlagsforbindelser |
| Laser Micro Via | Ned til 0,1 mm | Understøtter avancerede HDI PCB strukturer |
| Speciel impedanskontrol | ±8 % | Hjælper med at opretholde højhastighedssignalydelse |
| HDI struktur | 1+N+1 / 2+N+2 | Understøtter kompakte kommunikationsprodukter med høj tæthed |
Faktiske produktionsspecifikationer skal altid bekræftes i forhold til det specifikke PCB-design, materialevalg, stabling, mængde og fremstillingskrav.
Hvilke routerapplikationer kan bruge disse PCB-løsninger?
Kommunikationsrouter PCB-teknologi kan tilpasses til forskellige netværksprodukter i henhold til deres behandlingsydelse, interfacekonfiguration, fysiske størrelse og driftsmiljø.
Forbruger Wi-Fi routere
Hjemme- og forbrugernetværksprodukter prioriterer kompakte dimensioner, pålidelig trådløs forbindelse, effektivt strømforbrug og omkostningseffektiv fremstilling. PCB-layouts integrerer typisk trådløse chipsæt, processorer, hukommelse, Ethernet-grænseflader, antenneforbindelser og strømkredsløb.
Industrielle routere og gateways
Industrielt netværksudstyr fungerer ofte kontinuerligt og kan stå over for mere krævende miljøforhold. PCB-løsninger skal lægge vægt på holdbarhed, stabil strømfordeling, termisk ydeevne og langsigtet driftssikkerhed.
Enterprise kommunikationsroutere
Enterprise-routere kræver generelt større behandlingskapacitet og flere højhastighedskommunikationsgrænseflader. Deres PCB'er kan indeholde kompleks flerlags routing og højere komponenttætheder for at understøtte kontinuerlig dataudveksling.
Trådløst kommunikationsudstyr
Trådløse kommunikationsprodukter lægger yderligere vægt på RF-relaterede layoutovervejelser, signalintegritet, antenneforbindelse og elektromagnetisk kompatibilitet.
Hvordan påvirker termisk styring routerens PCB-pålidelighed?
Routere fungerer ofte i lange perioder uden afbrydelser. Processorer, trådløse moduler, strømstyringskomponenter og andre aktive enheder genererer varme under drift.
Hvis varmen ikke styres effektivt, kan for høj temperatur påvirke komponenternes pålidelighed og systemstabilitet. PCB-design kan derfor bidrage til termisk ydeevne gennem kobberfordeling, komponentplacering, termiske vias og passende varmeafledningsstrukturer.
En veltilrettelagt bestyrelse bør overveje termisk ydeevne fra begyndelsen i stedet for at behandle den som en endelig korrektion. For krævende kommunikationsudstyr bør elektrisk ydeevne og termisk styring evalueres sammen.
Hvordan fremstilles en kommunikationsrouter PCB?
At producere en pålideligKommunikationsroutere PCB Boardkræver præcis processtyring fra materialeforberedelse til endelig elektrisk test.
- Materiale inspektion:Indgående materialer kontrolleres i henhold til projektets specifikationer.
- Behandling af indre lag:Kredsløbsmønstre overføres og behandles med kontrolleret nøjagtighed.
- Lag laminering:Flerlagsstrukturer samles under kontrollerede procesforhold.
- Præcisionsboring:Mekaniske og specialiserede boreprocesser skaber mellemlagsforbindelser.
- Kobberbelægning:Ledende forbindelser etableres gennem de nødvendige PCB-lag.
- Kredsløbsdannelse:Eksternt kredsløb er dannet i henhold til det godkendte design.
- Overfladebehandling:Den valgte overfladefinish påføres i henhold til montagekrav.
- AOI inspektion:Automatiseret optisk inspektion hjælper med at identificere fabrikationsfejl.
- Elektrisk test:Elektrisk kontinuitet og isolation evalueres før afsendelse.
- Endelig verifikation:Færdige plader kontrolleres i forhold til kundespecifikationer.
For komplekse flerlags kommunikationstavler kan yderligere inspektion hjælpe med at verificere lagjustering, kredsløbsnøjagtighed og sammenkoblingspålidelighed.
Hvilken overfladefinish er velegnet til router-PCB'er?
Valg af overfladefinish bør være baseret på komponenttype, montageteknologi, forventet pålidelighed og omkostningskrav.
| Overfladefinish | Typisk fordel | Potentiel anvendelse |
|---|---|---|
| ENIG | Velegnet til fine-pitch komponenter og høj pålidelighed applikationer | Avanceret kommunikationsudstyr |
| OSP | Omkostningseffektiv overfladebeskyttelse | Standard router PCB applikationer |
| HASL / blyfri HASL | Pålidelig konventionel monteringsmulighed | Generelle elektroniske produkter |
| Immersion Sølv / Tin | Velegnet til specifikke præstationskrav | Udvalgt kommunikationselektronik |
Den passende finish bør bestemmes i henhold til PCB-designet og samlingsprocessen i stedet for udelukkende at vælges i henhold til prisen.
Hvorfor overveje PCB Assembly Services?
For routerproducenter kan køb af blottede PCB'er og styring af komponentsamling gennem separate leverandører øge koordineringskravene. En integreret PCB- og PCBA-leverandør kan forenkle indkøb og produktionsstyring.
Aisen Electronics leverer PCB-montagesupport, herunder:
- Komponent sourcing
- SMT montage
- Præcis komponentplacering
- Inspektion og kvalitetskontrol
- Elektrisk test
- Produktionsstøtte til kommunikationsudstyr
Denne tilgang giver netværksudstyrsproducenter mulighed for at koordinere PCB-fabrikation og -montage gennem en enkelt produktionspartner, hvilket potentielt forbedrer produktionseffektiviteten og forenkler leverandørstyring.
Hvordan kontrolleres PCB-kvaliteten?
Kvalitetskonsistens er afgørende for kommunikationsudstyr, fordi en PCB-defekt kan påvirke netværksstabilitet, produkttilgængelighed og kundeoplevelse.
En robust kvalitetsstyringsproces bør dække hele produktionskæden i stedet for kun at stole på den endelige inspektion. Nøglekontrolpunkter omfatter inspektion af indgående materiale, produktionsovervågning, AOI-inspektion, elektrisk test og endelig verifikation.
For købere, der vurderer enKommunikationsroutere PCB Board producent, er det nyttigt at gennemgå ikke kun udstyrskapaciteter, men også inspektionsprocedurer, ingeniørkommunikation, prototypesupport, produktionskonsistens og leverandørens evne til at følge kundespecifikationer.
Ofte stillede spørgsmål
Hvad er et kommunikationsrouter-printkort?
Et kommunikationsrouter-printkort er hovedkredsløbet, der bruges inde i kommunikationsroutere til at forbinde processorer, hukommelse, trådløse moduler, netværksgrænseflader, strømkredsløb og andre elektroniske komponenter, der kræves til datakommunikation.
Hvorfor har en router PCB brug for impedanskontrol?
High-speed router signaler er følsomme over for impedans variationer. Korrekt impedanskontrol kan hjælpe med at reducere signalrefleksion og forvrængning, hvilket understøtter mere stabil højhastighedskommunikation.
Kan et kommunikationsrouter-printkort fremstilles med flere lag?
Ja. Flerlagskonstruktion bruges almindeligvis til avancerede routerapplikationer, fordi den giver ekstra routingkapacitet og tillader, at signal-, strøm- og jordstrukturer organiseres mere effektivt. Aisens offentliggjorte kapacitet dækker PCB-design fra 1 til 32 lag.
Kan router PCB-producenter levere PCBA-tjenester?
Ja. Integrerede PCB-monteringstjenester kan omfatte komponentsourcing, SMT-placering, inspektion og elektrisk test. Dette kan hjælpe producenter af netværksudstyr med at forenkle deres forsyningskæde.
Hvilke typer routere kan bruge tilpassede router-PCB'er?
Skræddersyede router PCB-løsninger kan udvikles til forbruger-Wi-Fi-routere, virksomhedsroutere, industrielle routere, trådløse netværksprodukter, gateways og andre kommunikationsterminaler, afhængigt af de nødvendige elektriske og mekaniske specifikationer.
Hvilke oplysninger kræves for et PCB-tilbud?
For et nøjagtigt tilbud skal købere normalt give Gerber-filer, styklistefiler, PCB-dimensioner, lagantal, materialekrav, overfladefinish, forventet mængde, monteringskrav og anvendelsesoplysninger.
Konklusion
En højtydende router afhænger af mere end kraftfulde processorer og avancerede kommunikationschips. PCB'et under disse komponenter bestemmer, hvor effektivt det elektroniske system kan transmittere signaler, distribuere strøm, styre varme og opretholde pålidelige forbindelser. Af denne grund, at vælge det rigtigeKommunikationsroutere PCB Boardproduktionspartner er en vigtig del af udviklingen af pålideligt netværksudstyr.
Med flerlags PCB-fremstilling, HDI-kapaciteter, kontrolleret impedansteknologi, præcisionsfremstilling, PCB-samling, inspektion og tilpasset teknisk support kan Aisen Electronics levere løsninger til en bred vifte af kommunikationsnetværksapplikationer. Hvis du køber en pålidelig kinesisk PCB-producent eller udvikler en ny router, gateway eller et trådløst kommunikationsprodukt,kontakt osfor at diskutere dine PCB-krav, tekniske specifikationer, prototypebehov og volumenproduktionsplaner.
