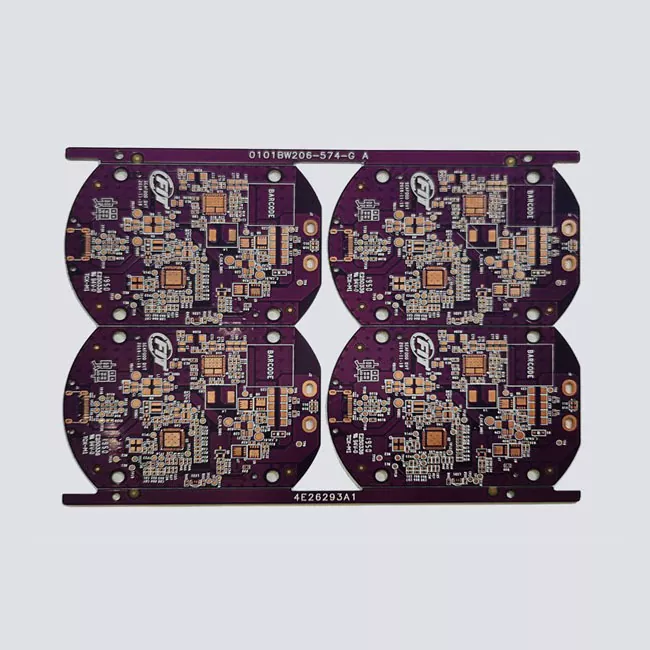

Satellitnavigation GPS PCB

Satellitnavigationssystemer er afhængige af stabil signalmodtagelse og nøjagtig databehandling. Et GPS-printkort er ikke kun en forbindelsesplatform for elektroniske komponenter, men også en kritisk del, der påvirker antenneydelse, RF-transmissionskvalitet og positioneringsnøjagtighed. Hos Aisen Electronics Co., Ltd. fremstiller vi satellitnavigation GPS PCB, hvor signalstabilitet, kompakt design og langsigtet pålidelighed er afgørende. Vores produktionstilgang fokuserer på at kontrollere den elektriske ydeevne fra PCB stack-up design til den endelige inspektion.

Nøgle PCB-teknologier til satellitnavigationsapplikationer

RF-signalintegritet og impedanskontrol

GPS- og GNSS-systemer modtager ekstremt svage satellitsignaler, hvilket betyder, at selv små transmissionstab kan påvirke positioneringsydelsen.

Vores GPS PCB-fremstilling understøtter kontrollerede impedansdesigns, herunder 50Ω RF-transmissionskrav, der almindeligvis anvendes i antenne- og modtagerkredsløb. Korrekt stack-up-planlægning, valg af dielektrisk materiale og kobbertykkelseskontrol hjælper med at reducere signalrefleksion og opretholde ensartet RF-ydeevne.

For højfrekvente GPS-applikationer arbejder vi sammen med kunder om at optimere:

• RF spor routing
• Jordplansdesign
• Retur strømstier
• Antenne matchende områder

Disse faktorer er især vigtige for kompakte navigationsenheder, hvor PCB-pladsen er begrænset.

HDI og Miniaturiseret GPS Circuit Design

Moderne GPS-moduler bliver mindre, mens de integrerer flere funktioner, herunder multi-band positionering, trådløs kommunikation og sensorgrænseflader.

Vores HDI PCB-kapaciteter giver designere mulighed for at opnå højere komponenttæthed gennem mikrovia-teknologi og optimerede lagstrukturer. Dette hjælper med at understøtte kompakte GNSS-enheder uden at ofre elektrisk ydeevne.

Typiske egenskaber omfatter:

• 1+N+1 og 2+N+2 HDI strukturer
• Mikrovias ned til 0,1 mm
• Fin linje- og rumfremstilling
• Flerlags routingoptimering

Disse teknologier er velegnede til bærbart navigationsudstyr, sporingsterminaler og indlejrede positioneringsmoduler.

GPS PCB-fremstillingsspecifikationer

Aisen Electronics tilbyder fleksible fremstillingsmuligheder i henhold til forskellige navigationssystemkrav.

Anvendelsesspecifikke GPS PCB-designovervejelser

Automotive navigation PCB

GPS-systemer til biler fungerer i miljøer, der påvirkes af vibrationer, temperaturændringer og elektromagnetisk interferens.

Til køretøjsnavigationsapplikationer fokuserer vores PCB-design på:

• Stabil signaloverførsel under køretøjets bevægelse
• Termisk pålidelighed for kontinuerlig drift
• Beskyttelse mod fugt i omgivelserne
• Kompatibilitet med elektroniske systemer til biler

Disse overvejelser hjælper GPS-moduler med at opretholde ensartet positioneringsydeevne under langsigtet køretøjsdrift.

Marine og udendørs positioneringsudstyr

Marine GPS-enheder kræver stærkere miljøresistens på grund af fugtighed, temperaturvariationer og kontinuerlig eksponering for udendørs forhold.

PCB-design til disse applikationer kræver typisk:

• Forbedret fugtbeskyttelse
• Pålidelig overfladefinish
• Stærk loddeforbindelsesydelse
• Stabile elektriske egenskaber

Industriel sporing og IoT-positioneringsenheder

Industrielt sporingsudstyr kræver ofte kompakte PCB-design med lange driftscyklusser.

Vores GPS PCB-løsninger understøtter applikationer som:

• Flådesporingsterminaler
• Systemer til overvågning af aktiver
• Fjernplaceringsanordninger
• Smart logistikudstyr

Fremstillingsproces med fokus på elektrisk pålidelighed

PCB kvalitetskontrol fra materialevalg til endelig test

GPS PCB-ydeevne afhænger i høj grad af konsistens i fremstillingen. En lille variation i dielektrisk tykkelse, kobberfordeling eller borenøjagtighed kan påvirke RF-karakteristika.

Vores produktionsproces omfatter:

Inspektion af indgående materiale
Råmaterialer kontrolleres før produktion for at verificere specifikationer, herunder laminatkvalitet, kobbertykkelse og leverandøroverholdelse.

Produktionsproces kontrol
Under PCB-fremstilling overvåges kritiske parametre såsom borenøjagtighed, lagjustering, kobbertykkelse og impedanskrav.

Elektrisk og funktionstest
Færdige plader gennemgår inspektionsprocedurer, herunder AOI-inspektion, elektrisk test og udseendeverifikation før forsendelse.

Denne proces hjælper med at sikre, at hvert GPS-printkort opfylder kundens designkrav, inden det går i gang med den endelige samling.

Prototype til masseproduktionssupport

Forskellige GPS-projekter kræver forskellige fremstillingsmetoder. Ingeniørteams har ofte brug for hurtig prototypevalidering, før de går ind i storskalaproduktion.

Aisen Electronics understøtter:

Prototype PCB produktion til tidlig design verifikation

Fremstilling af små partier til markedstestning

Volumenproduktion til kommercielt navigationsudstyr

Vores ingeniørteam kan hjælpe med gennemgang af PCB-fremstillingsevne, opstablingsanbefalinger og designoptimering, før produktionen begynder.

Teknisk support til udvikling af GPS PCB

Vellykkede GPS PCB-projekter kræver mere end produktionskapacitet. Under udviklingen støtter vores ingeniører kunder med:

• PCB layout gennemgang
• Stable-up anbefalinger
• RF design overvejelser
• Gennemførlighedsanalyse for fremstilling
• Produktionsoptimeringsforslag

Dette hjælper med at reducere redesignrisici og forbedrer overgangen fra prototype til produktion.

Hvorfor vælge Aisen Electronics til GPS PCB-fremstilling?

At vælge en GPS PCB-leverandør kræver evaluering af ikke kun produktionskapacitet, men også teknisk forståelse af satellitkommunikationskrav.

Aisen Electronics Co., Ltd. kombinerer erfaring med PCB-fremstilling med teknisk support for at hjælpe kunder med at udvikle pålidelige navigationsprodukter.

Vores fordele omfatter:

• Erfaring med flerlags- og HDI PCB-fremstilling
• Mulighed for RF-orienterede PCB-design
• Fleksibel support fra prototyper til volumenproduktion
• Fokus på signalintegritet og produktionskonsistens

Vi samarbejder med kunder om at bygge GPS-kredsløbskort, der opfylder praktiske anvendelseskrav i bilindustrien, marine-, industri- og forbrugernavigationssystemer.

FAQ

Hvilken type PCB bruges almindeligvis til GPS-moduler?

GPS-moduler kræver normalt flerlags PCB'er med kontrolleret impedans og optimeret RF-routing. PCB-strukturen afhænger af antennedesign, frekvenskrav og enhedsstørrelse.

Hvorfor kræver GPS PCB impedanskontrol?

GPS-signaler fungerer ved høje frekvenser og er følsomme over for signaltab. Kontrolleret impedans hjælper med at opretholde en stabil RF-transmission mellem antenne- og modtagerkredsløb.

Kan GPS PCB understøtte multi-band GNSS-systemer?

Ja. Satellitnavigation GPS PCB kan designes til multi-band GNSS applikationer, herunder systemer, der bruger GPS, Galileo, GLONASS og BeiDou signaler.

Hvilke materialer er egnede til GPS-kredsløbskort?

Materialevalg afhænger af frekvenskrav. Standard FR4 kan understøtte mange applikationer, mens højfrekvente laminater foretrækkes til avanceret RF-ydeevne.

Leverer du GPS PCB-prototypefremstilling?

Ja. Aisen Electronics understøtter prototypeudvikling, små batchproduktion og volumenfremstilling.

Hvordan tester du GPS PCB-kvalitet?

Test kan omfatte AOI-inspektion, elektrisk test, impedansverifikation og produktionskvalitetsinspektion i henhold til projektets krav.

Start dit GPS PCB-projekt med Aisen Electronics

Hvis du udvikler navigationsudstyr, GNSS-moduler eller positioneringssystemer, kan Aisen Electronics Co., Ltd. yde support til PCB-fremstilling fra prototypevalidering til masseproduktion.

Kontakt vores ingeniørteam for at diskutere dine GPS PCB-krav, herunder lagstruktur, RF-ydeevne, materialevalg og produktionsplanlægning.
