Moderne kommunikationssystemer er afhængige af printkort for at opretholde stabil signaltransmission mellem antenner, RF-moduler, processorer, strømstyringsenheder og højhastighedsgrænseflader. Efterhånden som kommunikationsudstyr fortsætter med at bevæge sig mod højere frekvensbånd, hurtigere datahastigheder og mere kompakte designs, bliver PCB-fremstillingsnøjagtigheden en kritisk faktor, der påvirker systemets ydeevne.
Shenzhen Aisen Electronics Co., Ltd.giver Kommunikations-PCB og PCBAløsninger til 5G-infrastruktur, trådløst kommunikationsudstyr, optiske kommunikationsmoduler, netværksenheder og IoT-terminaler. Med produktionskapaciteter, der dækker 1-40 lags stive PCB, HDI PCB, rigid-flex PCB og PCBA samling, fokuserer Aisen Electronics på at kontrollere nøgleparametre såsom impedanskonsistens, dielektrisk ydeevne, kobbertykkelsesensartethed og mikrovia-pålidelighed.
Vores kommunikationskort er fremstillet i en 50.000 kvadratmeter stor produktionsfacilitet udstyret med avanceret boring, laser via, galvanisering, LDI-eksponering, AOI-inspektion og automatiseret testudstyr. Produktionssystemet understøtter sammenkoblingsdesign med høj tæthed og komplekse flerlagsstrukturer, der kræves af næste generations kommunikationsprodukter.
Fremstilling af kommunikationsprintkort adskiller sig fra konventionelle elektroniske kort, fordi signalintegriteten direkte påvirker transmissionskvaliteten. En mindre variation i linjebredde, dielektrisk tykkelse eller kobberoverfladeruhed kan forårsage signaltab, impedansafvigelse eller problemer med elektromagnetisk interferens.
Til højhastighedskommunikationsapplikationer kontrollerer Aisen Electronics PCB-fremstilling fra materialevalg til endelig inspektion. Højfrekvente laminater, materialer med lavt tab, kontrolleret impedansruting og præcis lagjustering påføres i henhold til produktkravene.
For eksempel kræver kommunikationstavler, der bruges i 5G-basestationer, ofte flerlagsstrukturer med streng impedanskontrol, mens optisk kommunikationsudstyr kræver ekstremt stabil elektrisk ydeevne til højhastighedssignalkonvertering. HDI-teknologi bruges, når designere har brug for mindre formfaktorer med højere ledningstæthed.
5G-infrastruktur stiller højere krav til PCB-ydeevne, fordi basestationer opererer med højfrekvente signaler og massive datatransmissionsbelastninger.
Aisen Electronics fremstiller flerlags kommunikationstavler til 5G basestationsenheder, herunder RF-kort, strømfordelingstavler, antennekontrolmoduler og signalbehandlingstavler.
Disse PCB'er bruger typisk højfrekvente og højhastighedsmaterialer med kontrollerede dielektriske egenskaber. Under fremstilling er nøgleprocesser såsom lamineringskontrol, laserboring, kobberbelægning og impedanstest optimeret for at opretholde signalkonsistens på tværs af komplekse flerlagsstrukturer.
Typiske egenskaber:
Optisk kommunikationsudstyr kræver PCB-løsninger, der understøtter højhastighedskonvertering af elektriske signaler mellem optiske moduler, processorer og netværkssystemer.
I modsætning til almindelige kommunikationstavler har optiske kommunikations-PCB'er brug for ekstremt nøjagtige kredsløbsmønstre, fordi højhastighedssignaler er følsomme over for transmissionstab og elektromagnetisk interferens.
Aisen Electronics producerer optiske kommunikations-printkort til applikationer som optiske transceivere, datatransmissionsmoduler og netværksudstyr.
Produktionsfokus:

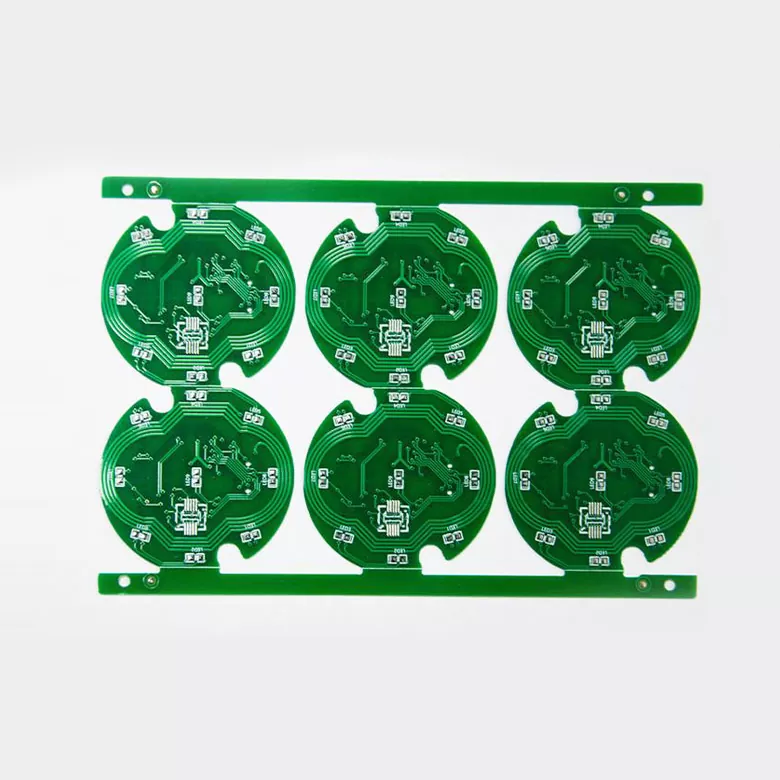

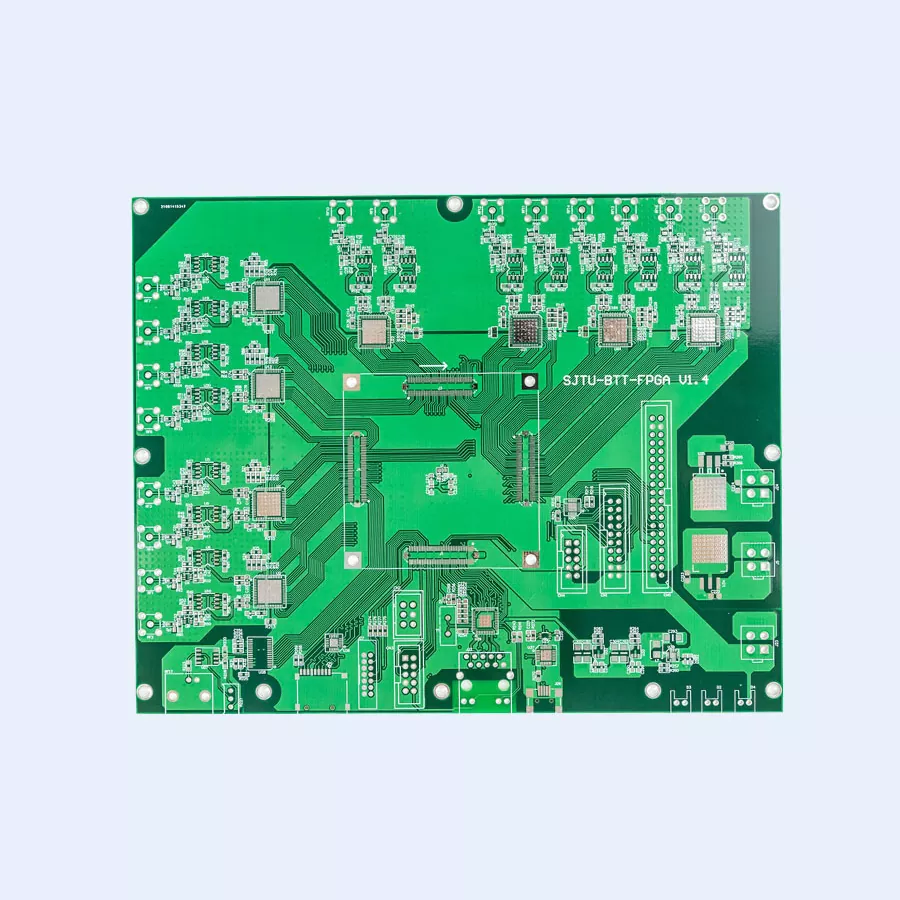

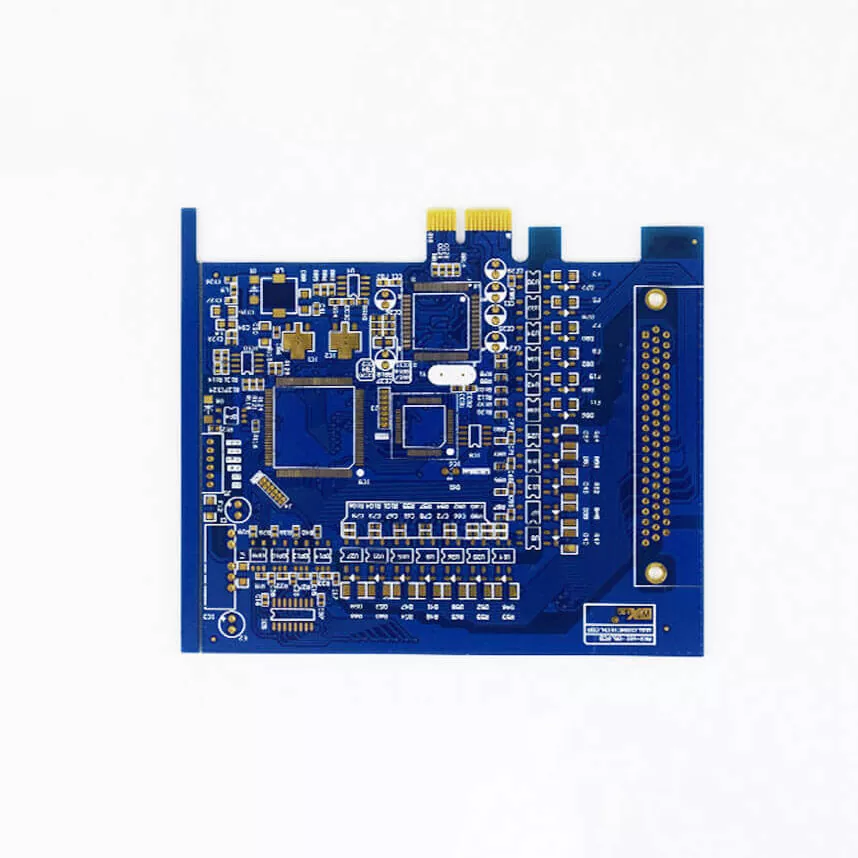

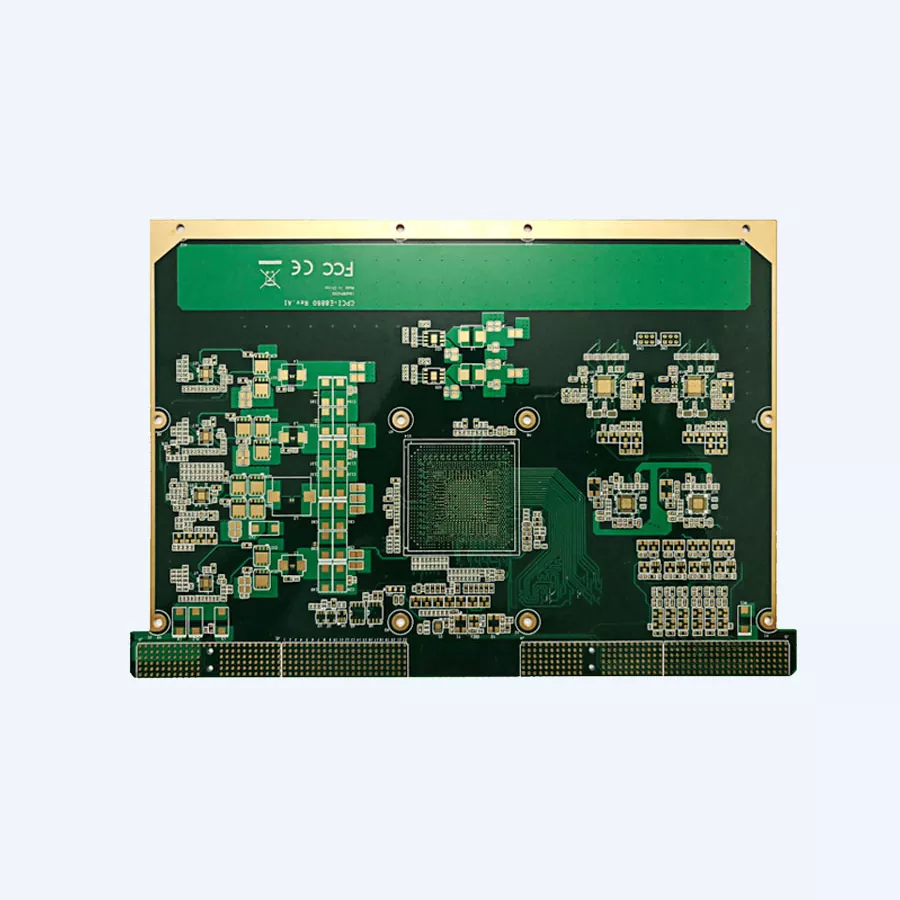

Routere, switches, servere og datakommunikationsudstyr kræver PCB'er, der er i stand til at håndtere kontinuerlig højhastighedsdatabehandling.

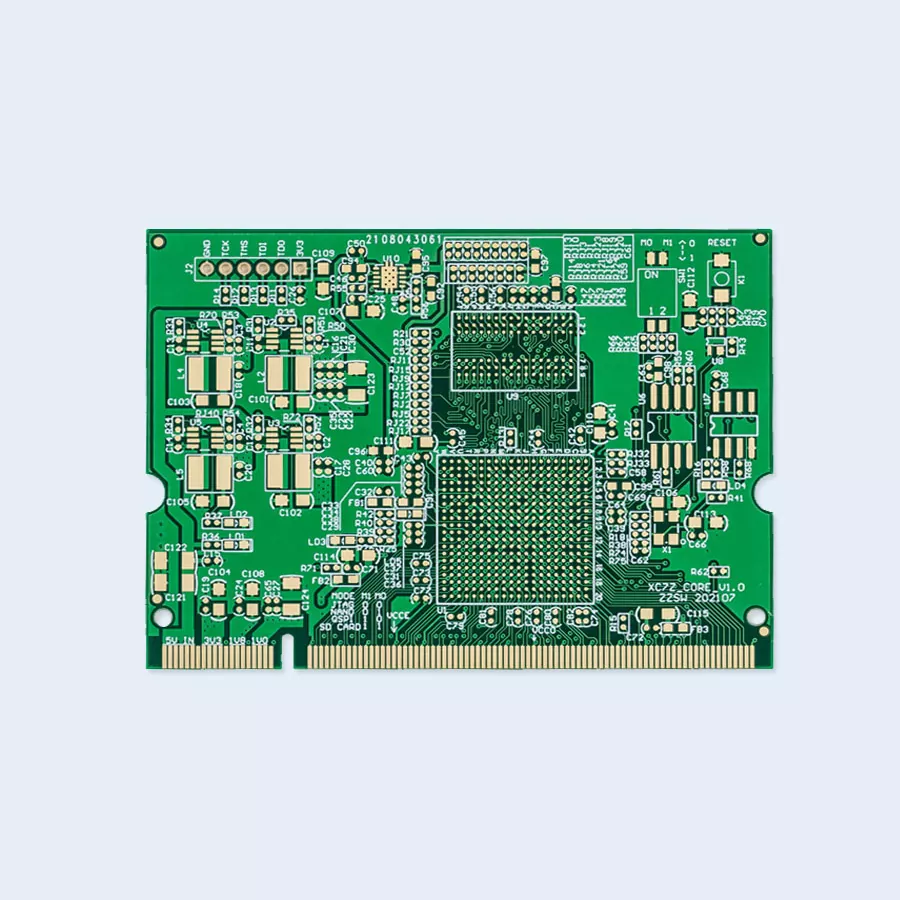

Aisen Electronics fremstiller netværksudstyrs PCB'er ved hjælp af flerlagsstrukturer designet til højhastigheds digitale signaler. Disse kort integrerer ofte komponenter med høj tæthed, BGA-pakker og komplekse strømdistributionsnetværk.
Kombinationen af PCB-fremstilling og PCBA-samling giver kunderne mulighed for at reducere leverandørkoordinering og forbedre produktkonsistensen.
Processtøtte:
IoT-enheder kræver mindre PCB-størrelser, mens de integrerer trådløse kommunikationsmoduler, sensorer, processorer og strømstyringskredsløb.
Aisen Electronics leverer kompakte PCB-løsninger til smarte terminaler, trådløse sensorer, gateway-enheder og intelligente kontrolsystemer.
Rigid-flex teknologi er især velegnet til bærbare kommunikationsenheder og kompakte elektroniske produkter, hvor installationspladsen er begrænset.
Tilvejebragte løsninger:
Aisen Electronics har udviklet komplette PCB- og PCBA-produktionskapaciteter, der dækker prototypeudvikling, ingeniørverifikation og masseproduktion.
| Fremstillingsvare | Evne |
|---|---|
| Antal PCB-lag | 1-40 lag |
| PCB type | Rigid PCB, HDI PCB, Rigid-flex PCB, FPC |
| Maksimal PCB-størrelse | 730 mm × 630 mm |
| Færdig tykkelse | 0,3 mm-5,0 mm |
| Minimum mekanisk bor | 0,15 mm |
| Laser Microvia | 75μm-150μm |
| Minimum linjebredde/mellemrum | 0,05 mm/0,05 mm |
| Maksimal kobbertykkelse | 10 oz |
| PCBA komponentstørrelse | 01005 chip kapacitet |
| BGA minimum diameter | 0,22 mm speciel kapacitet |
Kommunikation PCB-kvalitet afhænger i høj grad af konsistens i fremstillingen. Aisen Electronics anvender procesovervågning gennem boring, plettering, billeddannelse, loddemaske, montering og inspektion.
Produktionsteamet kontrollerer linjebredde, dielektrisk tykkelse, kobbertykkelse og materialeparametre for at opretholde stabil impedansydelse.
HDI-kommunikationstavler er afhængige af laserborede mikroviaer. Aisen Electronics bruger avancerede laserborings- og galvaniseringsprocesser til at forbedre via pålidelighed under termisk cykling og langtidsdrift.
Overfladekobberens ensartethed, ætsningsnøjagtighed og lagjustering kontrolleres for at reducere signaldæmpning og forbedre højhastighedstransmissionsydelsen.
Udover PCB-fremstilling leverer Aisen Electronics PCBA-montageservice til kommunikationsprodukter. Produktionslinjen understøtter SMT, DIP, komponentmontering, loddepastainspektion, AOI-inspektion, røntgeninspektion og elektrisk test.
Kommunikation PCBA applikationer:
Samlingsevne:
Kommunikationsudstyr fungerer ofte kontinuerligt i krævende miljøer, hvilket gør PCB-pålidelighed afgørende. Aisen Electronics implementerer ISO9001, ISO14001 og IATF16949 kvalitetsstyringssystemer.
Inspektionsudstyr:
Kvalitetsmål:
Med mere end 20 års erfaring med PCB-produktion leverer Shenzhen Aisen Electronics Co., Ltd. integrerede PCB- og PCBA-produktionstjenester til globale kommunikationsudstyrsvirksomheder.
Op til 40 lag til komplekse designs
Højdensitet og fleksible løsninger
PCB + SMT + testtjenester
Understøttet af avanceret produktionsudstyr, erfarne ingeniørteams og moden forsyningskædestyring hjælper Aisen Electronics kommunikationsproducenter med at forkorte udviklingscyklusser og forbedre produkternes pålidelighed fra prototype til masseproduktion.
Hvilken type PCB bruges almindeligvis i kommunikationsudstyr?
Kommunikationsudstyr bruger normalt flerlags PCB, HDI PCB og højfrekvente PCB, fordi disse strukturer giver højere ledningstæthed og bedre signaltransmissionsydelse.
Kan Aisen fremstille højfrekvente kommunikations-printkort?
Ja. Aisen Electronics understøtter højfrekvent og højhastigheds PCB-fremstilling med kontrollerede impedansprocesser og passende materialeløsninger.
Hvilket lagantal kan dit kommunikations-PCB understøtte?
Aisen Electronics fremstiller kommunikations-printkort fra 1 til 40 lag i henhold til kundens designkrav.
Leverer du kommunikations-PCBA-samling?
Ja. Aisen Electronics leverer PCB-fremstilling kombineret med SMT- og DIP-montagetjenester.
Hvilke inspektionsmetoder bruges til kvalitetskontrol?
Inspektion omfatter AOI, AVI, røntgeninspektion, impedanstest, kobbertykkelsesmåling og elektrisk test.
Kan du fremstille HDI PCB til 5G-applikationer?
Ja. HDI PCB-fremstilling er en af Aisen Electronics' kerneegenskaber og er velegnet til kompakt 5G-kommunikationsudstyr.
