Halvlederfremstillingsudstyr afhænger af stabile elektroniske kontrolsystemer til at koordinere bevægelsesmoduler, sensorer, inspektionsenheder, strømkredsløb og højhastighedsdatabehandling. PCB'et inde i disse maskiner er påkrævet for at opretholde ensartet elektrisk ydeevne under lange produktionscyklusser, hvor selv små variationer i signaltransmission eller forbindelsespålidelighed kan påvirke udstyrets nøjagtighed.
I modsætning til almindelige industrielle kontroltavler,Semiconductor PCB og PCBAprodukter involverer normalt højere kredsløbstæthed, strammere proceskontrol og strengere krav til pålidelighed. Boards, der bruges i waferinspektionsudstyr, halvledertestsystemer og chippakkemaskiner kombinerer ofte højhastigheds digitale kredsløb, præcise analoge kredsløb og strømstyringsfunktioner inden for begrænset plads.
Shenzhen Aisen Electronics Co., Ltd.fremstiller halvleder PCB-løsninger, herunder flerlags PCB, HDI PCB, rigid-flex PCB og PCBA samling. Med 1-40 lags PCB-fremstillingskapacitet, laserboreteknologi, højpræcisionseksponeringsudstyr, automatiserede inspektionssystemer og SMT-produktionslinjer, understøtter Aisen producenter af halvlederudstyr fra prototypeudvikling til volumenproduktion.
Halvleder PCB-applikationer i fremstillingsudstyr
Halvlederudstyr er en kombination af mekanisk præcision, elektronisk kontrol og databehandling. PCB'en fungerer som det elektriske fundament, der forbinder forskellige funktionelle moduler.
Test udstyr
PCB til halvledertestudstyr
Automatisk testudstyr (ATE), der bruges i halvlederproduktion, kræver PCB'er, der er i stand til at håndtere højhastighedstestsignaler, præcis timingkontrol og stabil strømfordeling.
Sammenlignet med standard industrielle kontrolkort indeholder halvledertestudstyrs PCB-design normalt flere signallag og højere komponenttæthed.
Typiske anvendelser:
- Chip test systemer
- IC test boards
- Indbrændingstestudstyr
- Halvleder måleudstyr
Inspektion
PCB til Wafer Inspection Systems
Waferinspektionsudstyr er afhængig af meget nøjagtig elektronisk kontrol til at behandle optiske signaler, sensorfeedback og positioneringsdata.
PCB'et, der bruges i disse systemer, har brug for fremragende signalintegritet, fordi ustabile elektriske egenskaber kan påvirke målenøjagtigheden. High-density routing, kontrolleret impedans og pålidelige mikrovia-strukturer er almindeligvis påkrævet.
Vigtige fremstillingsovervejelser:
- Præcis lagjustering
- Stabil dielektrisk tykkelse
- Lav signalinterferens
- Pålidelig mikrovia-forbindelse
Emballage
PCB til halvlederpakkeudstyr
Halvlederpakkeudstyr integrerer mekanisk bevægelseskontrol, temperaturstyring, sensorer og kommunikationsgrænseflader.
Disse maskiner fungerer ofte kontinuerligt i fabriksmiljøer, hvilket kræver PCB-samlinger med stærk termisk stabilitet og mekanisk pålidelighed.
Rigid-flex PCB-teknologi kan bruges i applikationer, hvor ledningspladsen er begrænset, eller hvor der kræves fleksible forbindelser mellem bevægelige moduler.
Halvleder-printkort sammenlignet med almindeligt industrielt printkort
Selvom både halvlederudstyrs-PCB og industriel kontrol-PCB bruges i automationssystemer, er deres fremstillingskrav forskellige.
| Punkt | Generelt industrielt printkort | Halvleder PCB |
|---|---|---|
| Hovedfunktion | Udstyrskontrol og strømstyring | Præcisionskontrol, test, databehandling |
| Kredsløbskompleksitet | Middel tæthed | Højdensitet flerlagsstruktur |
| Fælles PCB struktur | 2-8 lag | 8-20+ lag, HDI, rigid-flex |
| Signalkrav | Standard kommunikation | Højhastigheds- og præcisionssignalstyring |
| Fokus på produktion | Grundlæggende pålidelighed | Proceskonsistens og elektrisk stabilitet |
| Typisk udstyrs livscyklus | Flere år | Lang kontinuerlig drift |
For producenter af halvlederudstyr er PCB-konsistens ofte vigtigere end blot at opnå lave produktionsomkostninger.
Fremstillingsudfordringer af halvleder-PCB
#1
Fremstilling af højdensitetskredsløb
Halvlederudstyr fortsætter med at integrere flere funktioner i mindre kontrolenheder. Traditionelle PCB-strukturer giver muligvis ikke nok routingplads til komplekse kredsløb.
Aisen kapacitet:
- Min linje/mellemrum: 0,05mm/0,05mm
- Laserbor: 75μm-150μm
- Strukturer med højt antal lag
- Fin-pitch komponent samling
#2
Signalintegritet og impedanskontrol
Mange halvledersystemer omfatter højhastighedsprocessorer, kommunikationsmoduler og præcisionsmålingskredsløb. Ændringer i kobbertykkelse, dielektrisk tykkelse eller linjebredde kan påvirke impedansydelsen.
Aisen styrer nøgleparametre gennem materialevalg, billednøjagtighed, ætsningskontrol og elektrisk test for at opretholde en stabil signaltransmission.
#3
Pålidelighed under kontinuerlig drift
Halvlederfabrikker arbejder typisk 24 timer i døgnet, hvilket betyder, at udstyrsnedetid kan skabe betydelige produktionstab.
PCB-pålidelighed afhænger af:
- Hul væg kvalitet
- Konsistens af kobberbelægning
- Lamineringskontrol
- Termisk modstand
- Loddeforbindelses pålidelighed
Aisen Semiconductor PCB Manufacturing Capability
Shenzhen Aisen Electronics Co., Ltd.leverer integrerede PCB- og PCBA-produktionstjenester til leverandører af halvlederudstyr.
| Produktionsevne | Specifikation |
|---|---|
| Antal PCB-lag | 1-40 lag |
| PCB typer | Multilayer, HDI, Rigid-flex, FPC |
| Max PCB størrelse | 730 mm × 630 mm |
| Færdig tykkelse | 0,3 mm-5,0 mm |
| Mekanisk borestørrelse | 0,15 mm-6,5 mm |
| Laser Microvia | 75μm-150μm |
| Max kobbertykkelse | 10 oz |
| Min linie/mellemrum | 0,05 mm/0,05 mm |
| PCBA-kapacitet | Specifikation |
|---|---|
| Min komponentstørrelse | 01005 chip |
| BGA diameter | 0,22 mm speciel |
| Min Pitch | 0,38 mm speciel |
| SMT-placeringsnøjagtighed | ≤0,10 mm speciel |
| Max monteringsstørrelse | 810×490 mm |
Halvleder PCB Produktionsproces
Fremstilling af halvleder-PCB kræver tæt kontrol fra fremstilling af inderlag til endelig inspektion.
Fremstillingsproces:
Materialeforberedelse → Inderlagsbilleddannelse → Laminering → CNC-boring → Laserboring → Kobberbelægning → Kredsløbsdannelse → Loddemaske → Overfladebehandling → AOI-inspektion → Elektrisk test
For HDI-halvlederkort er laserboring og microvia-plettering kritiske processer, fordi pålidelighed direkte påvirker langsigtet udstyrsdrift.
Anvendt udstyr:
Han's CNC-boring Hans laserboring LDI eksponering Kosmisk ætsning Automatiseret PTH kobberbelægning AOI inspektion Røntgen inspektionHalvleder PCB kvalitetskontrol
Halvlederudstyrsproducenter kræver stabile PCB-leverandører, fordi kortfejl kan afbryde dyre produktionssystemer. Aisen Electronics opererer i henhold til ISO9001, ISO14001 og IATF16949 kvalitetsstyringssystemer.
Inspektionsmetoder
- Impedans test
- AOI inspektion
- Røntgen inspektion
- Kobbertykkelsesanalyse
- Hulinspektion
- Højstrømstest
- Metallografisk analyse
Kvalitetsmål
- Produktudbytte≥99,8 %
- Levering til tiden≥99 %
- Klagesats≤0,5 %
Nøgle pålidelighedsfaktorer
- Hul væg kvalitet
- Konsistens af kobberbelægning
- Lamineringskontrol
- Termisk modstand
- Loddeforbindelses pålidelighed
Hvorfor vælge Aisen Electronics til halvleder-PCB og PCBA
Fremstilling af halvleder-printkort kræver mere end flerlagsproduktionskapacitet. Det kræver forståelse for præcisionsudstyrsapplikationer, produktionstolerancekontrol og langsigtede pålidelighedskrav.
Shenzhen Aisen Electronics Co., Ltd. kombinerer PCB-fabrikation og PCBA-samlingskapaciteter, hvilket giver kunderne mulighed for at styre udvikling og produktion gennem én produktionspartner.
Med erfaring i HDI PCB, rigid-flex PCB, high-layer-count PCB og præcision SMT montage, giver Aisen Electronics halvlederudstyrsproducenter pålidelige printkortløsninger fra tekniske prøver til masseproduktion.
FAQ
Hvilke PCB-typer bruges almindeligvis i halvlederudstyr?
Halvlederudstyr bruger almindeligvis flerlags PCB, HDI PCB og rigid-flex PCB, fordi disse strukturer understøtter højdensitetskredsløb og komplekse kontrolsystemer.
Kan Aisen fremstille HDI PCB til halvlederapplikationer?
Ja. Aisen Electronics fremstiller HDI PCB ved hjælp af laserboring og mikrovia-teknologi, der understøtter fine-line kredsløbsdesign.
Hvad er forskellen mellem halvleder-PCB og normale industri-PCB?
Halvleder-PCB kræver højere kredsløbstæthed, strammere fremstillingstolerance og bedre langsigtet stabilitet, fordi det styrer præcisionsfremstillingsudstyr.
Leverer Aisen halvleder-PCBA-samling?
Ja. Aisen leverer PCB-fremstilling kombineret med SMT- og DIP-montagetjenester.
Hvilket inspektionsudstyr bruges til produktion af halvleder-PCB?
Inspektionsudstyr omfatter AOI, røntgeninspektion, impedanstestere, elektriske testsystemer og metallografisk analyseudstyr.
- View as

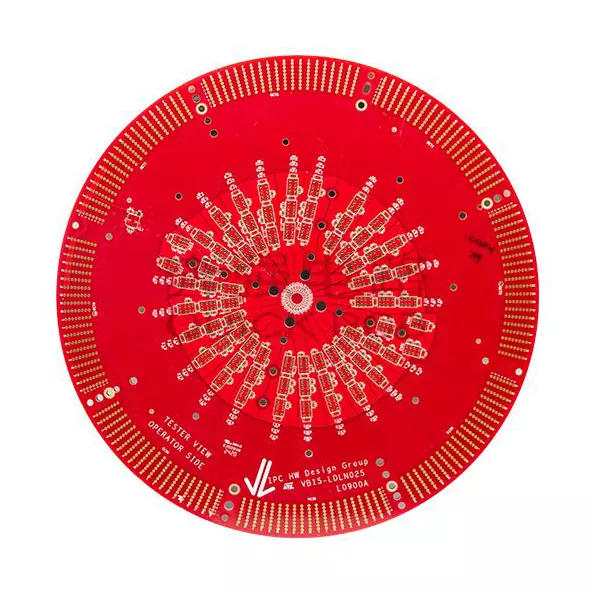

Halvleder test PCB
Leder du efter pålidelige Semiconductor Test PCB-arrangementer, der formidler bemærkelsesværdig udførelse? Hos Aisen Electronics Co., Ltd. får vi det den grundlæggende betydning af nøjagtighedstest i halvlederfabrikation. Vores fremskredne planer garanterer, at dine elektroniske komponenter lever op til de mest bemærkelsesværdige branchestandarder, mens de bevarer den ideelle anvendelighed gennem hele deres livscyklus.

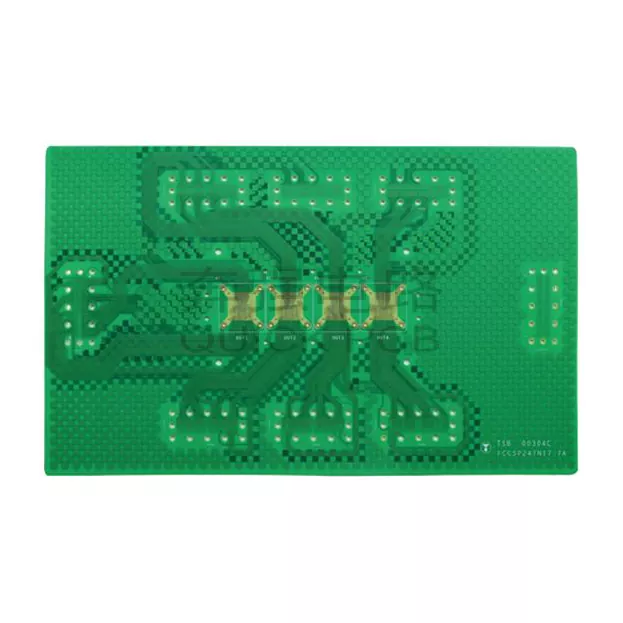

Halvleder emballage PCB
