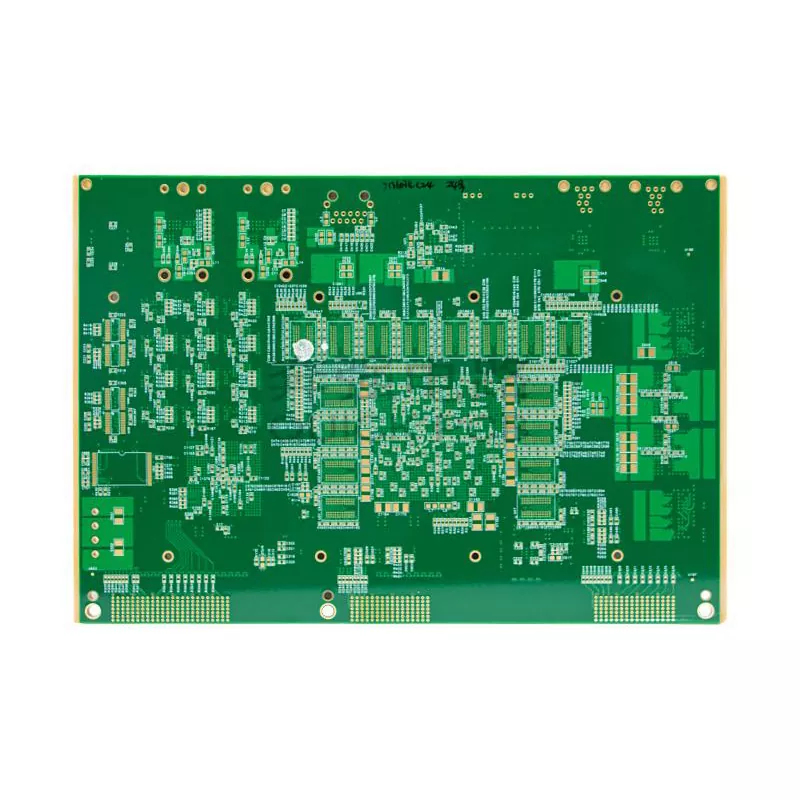

Rumfartøjskommunikation PCB

Rumfartøjskommunikationssystemer er afhængige af stabile elektroniske kredsløb til at transmittere kommandoer, modtage signaler og overføre missionsdata mellem satellitter og jordstationer. Inde i disse systemer er printkortet ikke kun en forbindelsesplatform, men også en nøglekomponent, der bestemmer signalkvalitet, strømfordelingseffektivitet og langsigtet driftsstabilitet.

Aisen Electronics Co., Ltd. udvikler kommunikations-PCB'er til rumfartøjer til satellitkommunikationsmoduler, RF-transceivere, telemetriudstyr og indbyggede databehandlingsenheder, hvor den elektriske ydeevne skal forblive ensartet gennem mange års drift.

I modsætning til konventionelle industrielle printkort står rumfartøjskommunikations-PCB'er over for unikke tekniske udfordringer. De skal bibeholde signalintegriteten under vakuumforhold, tolerere temperaturcyklus, modstå affyringsvibrationer og fungere uden fysisk vedligeholdelse efter deployering.

Rollen af ​​PCB i rumfartøjskommunikationssystemer

Et rumfartøjskommunikationssystem indeholder normalt antennemoduler, RF-kredsløb, signalprocessorer, strømstyringsenheder og datagrænseflader.

Kommunikationsprintkortet giver den elektriske vej mellem disse komponenter.

Under drift behandles modtagne radiofrekvente signaler gennem kommunikationskredsløb, konverteres til digital information og transmitteres til indbyggede processorer eller jordkommunikationssystemer. Enhver variation i impedans, materialeydelse eller kredsløbsstruktur kan påvirke transmissionseffektiviteten og signalnøjagtigheden.

Af denne grund kræver design af rumfartøjskommunikations-PCB omhyggelig kontrol af:

• Højfrekvent signaltransmission
• Elektromagnetisk interferens
• Strømfordelingsstabilitet
• Termisk ekspansionskonsistens
• Langsigtet materialepålidelighed

Højfrekvent PCB-design til rumkommunikationsapplikationer

Rumkommunikationsudstyr fungerer ofte ved høje frekvenser, hvor selv små signaltab kan reducere kommunikationseffektiviteten.

Aisen Electronics Co., Ltd. understøtter PCB-fremstillingsprocesser designet til RF- og mikrobølgeapplikationer, herunder kontrolleret impedansruting, optimeret lagopbygningsdesign og materialeløsninger med lavt tab.

Vores ingeniørtilgang fokuserer på at opretholde stabile elektriske egenskaber gennem:

Præcis impedanskontrol til RF-signalveje

Optimeret transmissionslinjedesign

Reduceret signalrefleksion og indføringstab

Kontrolleret dielektrisk ydeevne

Stabile jordingsstrukturer til EMI-reduktion

Disse teknologier hjælper kommunikationsmoduler med at opretholde pålidelig datatransmission under satellitdrift.

Flerlags PCB-strukturer til kompakt rumelektronik

Elektroniske systemer til rumfartøjer kræver høj funktionalitet inden for begrænset installationsplads. Multilayer PCB-teknologi gør det muligt for ingeniører at integrere flere kredsløb og samtidig bevare kompakte dimensioner.

Aisen Electronics understøtter flerlags PCB-fremstilling fra 1 til 32 lag, inklusive komplekse stack-up-design til kommunikationsmoduler.

Produktionskapacitet omfatter:

• PCB lagantal: 1-32 lag
• Maksimal panelstørrelse: 650 mm × 750 mm
• Bordtykkelse: 0,4 mm-5,0 mm
• Kobbertykkelse: op til 6 OZ
• Minimum via størrelse: 0,1 mm
• Minimum linjebredde/afstand: 3/3mil

For avanceret satellitelektronik, der kræver højere routingtæthed, kan HDI-strukturer forbedre forbindelseseffektiviteten og samtidig reducere PCB-størrelse og vægt.

HDI-teknologi til lette satellitkommunikationsmoduler

Vægtreduktion er en vigtig overvejelse i rumfartøjsdesign, fordi hvert ekstra gram øger opsendelsesomkostningerne.

HDI PCB-teknologi giver designere mulighed for at skabe kompakte kommunikationskredsløb gennem lasermikroviaer, fine-line routing og optimerede lagforbindelser.

Aisen Electronics leverer HDI PCB-løsninger, der understøtter:

• 1+N+1 strukturer
• 2+N+2 strukturer
• Laser mikrovia teknologi
• Fin-pitch BGA-komponentsamling
• High-density signal routing

Disse strukturer hjælper ingeniører med at opnå mindre kommunikationsmoduler uden at ofre elektrisk ydeevne.

Materialevalg til vakuum og ekstreme temperaturforhold

Rumfartøjskommunikations-PCB'er fungerer i miljøer, hvor varmeoverførsel og temperaturstyring er meget forskellige fra jordapplikationer.

Uden luftcirkulation i rummet skal PCB-materialer opretholde dimensionsstabilitet under gentagne temperaturændringer.

Materialevalg er baseret på anvendelseskrav såsom:

• Dielektriske egenskaber
• Termiske ekspansionskarakteristika
• Frekvens ydeevne
• Mekanisk stabilitet

Aisen Electronics understøtter materialeløsninger, der er egnede til højfrekvente kommunikationsapplikationer, og hjælper med at reducere risici forårsaget af dielektrisk variation og termisk ekspansionsmismatch.

Termisk styringsdesign til rumkommunikationsprintkort

Kommunikationsmoduler genererer varme gennem RF-komponenter, processorer og strømkredsløb.

Fordi rumfartøjer ikke kan stole på traditionelle kølemetoder, bliver PCB termisk design vigtigt for at opretholde stabil drift.

Thermal management considerations include:

• Optimeret kobberfordeling
• Termiske via strukturer
• Layer stack-up design
• Evaluering af materialekompatibilitet

Korrekt termisk design hjælper med at reducere temperaturrelateret stress under langvarige missioner.

Fremstillingsprocesstyring til rumkommunikations-printkortproduktion

Aisen Electronics Co., Ltd. anvender kontrollerede fremstillingsprocedurer for at reducere variation under PCB-produktion.

Fremstillingsprocessen omfatter:

Materiale inspektion

Fremstilling af inderste lag

Præcisionsboring

Kobberbelægning

Kredsløbsbilleddannelse

AOI inspektion

Overfladebehandling

Elektrisk test

Afsluttende inspektion

For rumfartøjskommunikationsapplikationer er produktionssporbarhed og proceskonsistens afgørende, fordi elektroniske moduler kan fungere i årevis uden udskiftning.

Testkrav til rumkommunikations-PCB-pålidelighed

Før integration i kommunikationsudstyr kræver PCB'er elektrisk og fremstillingsverifikation.

Testsupport inkluderer:

Elektrisk kontinuitetstest

Test af isolationsmodstand

AOI inspektion

Impedans verifikation

Loddekvalitetskontrol

Termisk cykling evaluering i henhold til projektets krav

Disse inspektionsprocedurer hjælper med at identificere produktionsrisici før PCB-samling og systemintegration.

Ansøgninger

Aisen Electronics fremstiller PCB-løsninger, der anvendes i forskellige rumkommunikationselektronik, herunder:

Satellitkommunikationstransceivere

Telemetri og sporingssystemer

RF kommunikationsmoduler

Antenne kontrolenheder

Indbygget databehandlingsudstyr

Kommunikation nyttelast elektronik

Hver applikation kræver forskellige PCB-strukturer afhængigt af frekvensområde, strømkrav og missionsmål.

Ingeniørstøtte til udvikling af PCB i rumkommunikation

Rumkommunikationsprojekter kræver ofte, at PCB-producenter deltager i designfasen.

Aisen Electronics yder teknisk support, herunder:

Anbefalinger til PCB-stabling

Hjælp til materialevalg

Gennemførelse af fremstillingsgennemførlighed

Signalintegritetsovervejelser

DFM analyse

Tidlig ingeniørkommunikation hjælper kunderne med at reducere produktionsrisici og forbedre designfremstillingsevnen.

Hvorfor vælge Aisen Electronics Co., Ltd. til fremstilling af rumfartøjskommunikations-PCB

Rumkommunikation PCB-produktion kræver erfaring med både PCB-fremstilling og højfrekvente elektroniske krav.

Aisen Electronics Co., Ltd. kombinerer flerlags PCB-produktionskapacitet, HDI-teknologi, erfaring med impedanskontrol og processtyring for at understøtte satellit- og rumfartskommunikationsprojekter.

Fra prototypeudvikling til produktionsfremstilling arbejder vi sammen med kunder om at udvikle PCB-løsninger, der opfylder de elektriske, mekaniske og miljømæssige krav til rumkommunikationssystemer.

FAQ

Hvad bruges et rumfartøjskommunikations-PCB til?

Et kommunikations-PCB for rumfartøjer forbinder RF-kredsløb, processorer, strømsystemer og kommunikationsgrænseflader inde i satellitkommunikationsudstyr. Det understøtter signalbehandling, datatransmission og systemkontrolfunktioner.

Hvorfor kræver rumfartøjskommunikations-PCB'er impedanskontrol?

Højfrekvente kommunikationssignaler er følsomme over for impedansændringer. Korrekt impedanskontrol hjælper med at reducere signalrefleksion og opretholde en stabil transmissionsydelse.

Hvilke PCB-materialer er velegnede til satellitkommunikationsapplikationer?

Materialevalg afhænger af frekvenskrav, termiske forhold og pålidelighedsmål. Højfrekvente materialer med lavt tab anses almindeligvis for RF-kommunikationskredsløb.

Kan Aisen Electronics fremstille HDI rumfartøjer PCB'er?

Ja. Aisen Electronics understøtter HDI PCB-strukturer inklusive lasermikroviaer og high-density routing til kompakte kommunikationsmoduler.

Understøtter du prototype- og PCB-produktion i små partier?

Ja. Vi understøtter prototypeudvikling, ingeniørverifikation og produktionsfremstilling i henhold til projektkrav.

Kontakt Aisen Electronics Co., Ltd.

For rumfartøjskommunikation PCB-projekter, der kræver højfrekvent ydeevne, flerlags produktionskapacitet og teknisk support, kontakt Aisen Electronics Co., Ltd.
