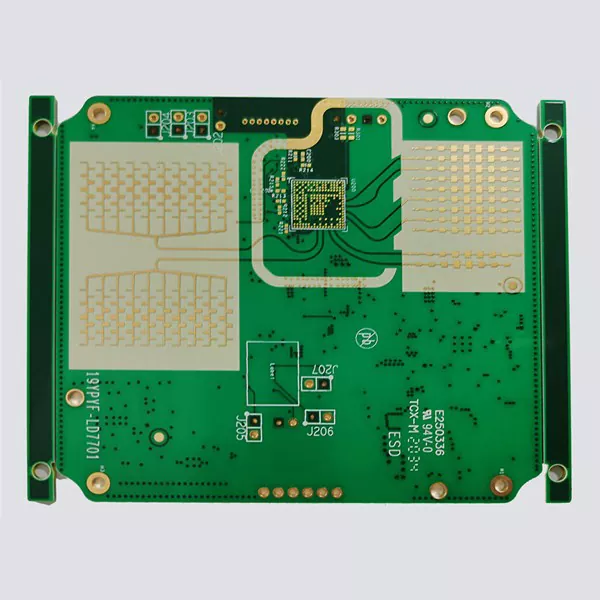

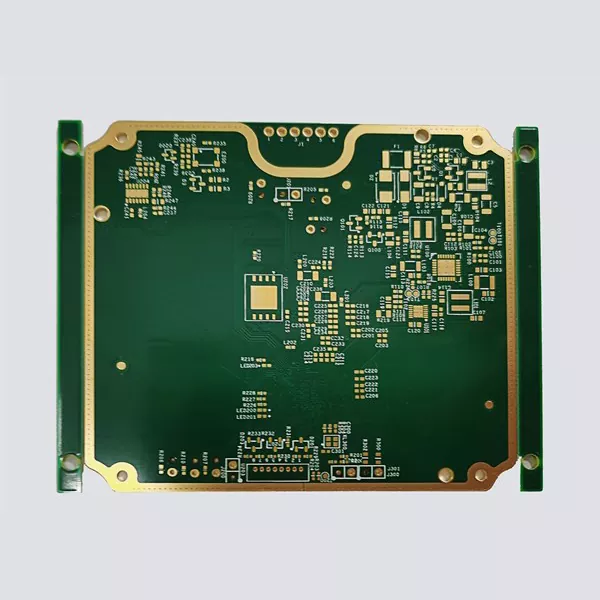

Satellitkommunikation PCB

Satellitkommunikation PCB er ikke blot et højlags printkort. Den fungerer som den elektriske forbindelsesplatform mellem RF-moduler, strømsystemer, signalbehandlingsenheder og kommunikationsantenner. I satellitapplikationer skal PCB'et opretholde en stabil signaltransmission, mens den står over for vakuumforhold, temperatursvingninger, vibrationer under opsendelse og ekstremt begrænsede vedligeholdelsesmuligheder efter implementering.

Aisen Electronics Co., Ltd. fremstiller flerlags- og HDI-printkort til satellitkommunikationssystemer, hvor signalintegritet og langsigtet pålidelighed er afgørende. Vores fremstillingsproces fokuserer på at kontrollere impedans, dielektrisk konsistens, kobberfordeling og strukturel stabilitet for at opfylde kravene til elektronisk udstyr til rumfart.

Sammenlignet med konventionelle industrielle kommunikationstavler kræver satellit-printkort strammere kontrol af materialeegenskaber og fremstillingstolerancer, fordi selv små signaltab eller elektriske variationer kan påvirke kommunikationsafstand, datanøjagtighed og systemstabilitet.

Sådan fungerer satellitkommunikations-PCB i rumsystemer

Et satellitkommunikations-printkort fungerer som signaltransmissions- og kontrolgrænseflade inde i kommunikationsudstyr.

Under drift overføres modtagne RF-signaler fra antennen gennem transmissionslinjer på printkortet til støjsvage forstærkere og signalbehandlingskredsløb. Efter behandling dirigerer kortet konverterede signaler til transmissionsmoduler, effektforstærkere og antennekontrolsystemer.

PCB-strukturen påvirker direkte denne proces.

For eksempel, når højfrekvente signaler bevæger sig gennem kobberspor, kan ændringer i sporbredde, dielektrisk tykkelse eller materialekarakteristika forårsage impedansvariationer. Dette kan føre til signalrefleksion, dæmpning eller elektromagnetisk interferens.

Derfor kræver fremstilling af satellitkommunikations-PCB præcis styring af:

• dielektrisk konstant stabilitet
• styret impedans routing
• kobbertykkelse ensartethed
• lagjusteringsnøjagtighed
• via strukturpålidelighed

Aisen Electronics optimerer PCB stack-up design i henhold til driftsfrekvens, signaltype og applikationskrav i stedet for at bruge standard kommunikations PCB konfigurationer.

Satellitprintkort vs standardkommunikationsprintkort: nøgleforskelle

Mange kommunikationsenheder bruger flerlags PCB'er, men satellitapplikationer har meget strengere krav.

Et satellitprintkort kan ikke kun stole på elektrisk forbindelse. Bestyrelsens struktur skal opretholde en stabil ydeevne gennem hele missionens livscyklus.

Dette er grunden til, at materialevalg, stack-up-design og produktionsprocesstyring bliver kritiske dele af PCB-udvikling.

Højfrekvent PCB-design til satellitkommunikation

Satellitkommunikationssystemer fungerer ofte i GHz-frekvensområder, hvor traditionelle PCB-strukturer kan introducere unødvendigt signaltab.

For højfrekvente kredsløb fokuserer Aisen Electronics på:

• kontrollerede impedans transmissionslinjer
• dielektriske materialer med lavt tab
• optimeret kobbertykkelse
• præcis lagregistrering

For eksempel kræver RF-transmissionslinjer et specifikt forhold mellem lederbredde, dielektrisk tykkelse og materialekarakteristika. Hvis impedansen ændres under fremstillingen, kan signalet opleve refleksion og reduceret transmissionseffektivitet.

Vores PCB-fremstilling understøtter impedanskontrollerede designs med flerlagsstrukturer op til 32 lag, hvilket hjælper ingeniører med at udvikle kompakte kommunikationsmoduler uden at ofre RF-ydeevne.

HDI-teknologi til miniaturiseret satellitelektronik

Tendensen inden for satellitelektronik går i retning af mindre størrelse og højere funktionalitet.

Traditionelle flerlags PCB-strukturer kræver ofte mere fysisk plads, fordi komponentforbindelser afhænger af gennemhullede vias. HDI-teknologi ændrer denne tilgang ved at bruge microvias og fine-line routing for at øge ledningstætheden.

For satellitkommunikationsmoduler giver HDI fordele, herunder:

• reduceret PCB størrelse og vægt
• kortere signalveje
• forbedret højfrekvent ydeevne
• understøttelse af fine-pitch BGA-enheder

Aisen Electronics understøtter mikrovia-strukturer ned til 0,1 mm og fin sporafstand ned til 3 mil for kompakte kommunikationsudstyrsdesign.

Termiske styringsudfordringer i satellit-printkortfremstilling

Varmestyring er en stor udfordring inden for satellitelektronik, fordi der ikke er noget traditionelt luftkølesystem i rummet.

Elektroniske komponenter genererer varme under signalbehandling og effektforstærkning. Uden korrekt termisk design kan temperaturakkumulering fremskynde komponentens ældning og påvirke signalstabiliteten.

Satellitkommunikations-PCB'er kræver omhyggelig kobberlayout for at skabe effektive varmeledningsveje.

Aisen Electronics bruger:

• flerlags kobberfordeling
• tunge kobber muligheder
• termiske via strukturer
• tilpassede pladetykkelsesløsninger

For effektforstærkerkredsløb og højstrømskommunikationsmoduler har valg af kobbertykkelse direkte indflydelse på varmeafledningsevnen og langsigtet pålidelighed.

Fremstilling af kvalitetskontrol for Aerospace Communication PCB

I satellitapplikationer afhænger PCB-pålidelighed ikke kun af design, men også af produktionskonsistens.

Aisen Electronics styrer kritiske produktionstrin, herunder:

Indgående laminatinspektion
Materialeegenskaber kontrolleres før produktion for at sikre overensstemmelse med designkrav.

Kontrol af lagjustering
Flerlagskort kræver nøjagtig registrering mellem interne lag for at forhindre åbne kredsløb og impedansvariationer.

AOI inspektion
Automatiseret optisk inspektion identificerer mønsterfejl før elektrisk test.

Test af elektrisk ydeevne
Hver PCB gennemgår elektrisk verifikation for at bekræfte kredsløbskontinuitet og isoleringsydelse.

Denne proces reducerer produktionsrisici, før boards går ind i kundemontage- og systemintegrationsstadier.

Hvorfor Aisen Electronics til satellitkommunikation PCB-projekter

Udvikling af satellitkommunikationselektronik kræver mere end PCB-fabrikationskapacitet. Leverandøren skal forstå, hvordan PCB-strukturen påvirker RF-ydelse, termisk adfærd og systempålidelighed.

Aisen Electronics Co., Ltd. yder teknisk support fra PCB-stack-up-optimering til endelig fremstilling, og hjælper kunder med at løse udfordringer relateret til højfrekvent transmission, miniaturiseret design og pålidelighedskrav til luftfart.

Vores erfaring med flerlags-, HDI- og præcisions-PCB-fremstilling gør os i stand til at støtte satellitkommunikationsprojekter, der kræver stabil ydeevne og ensartet produktionskvalitet.
