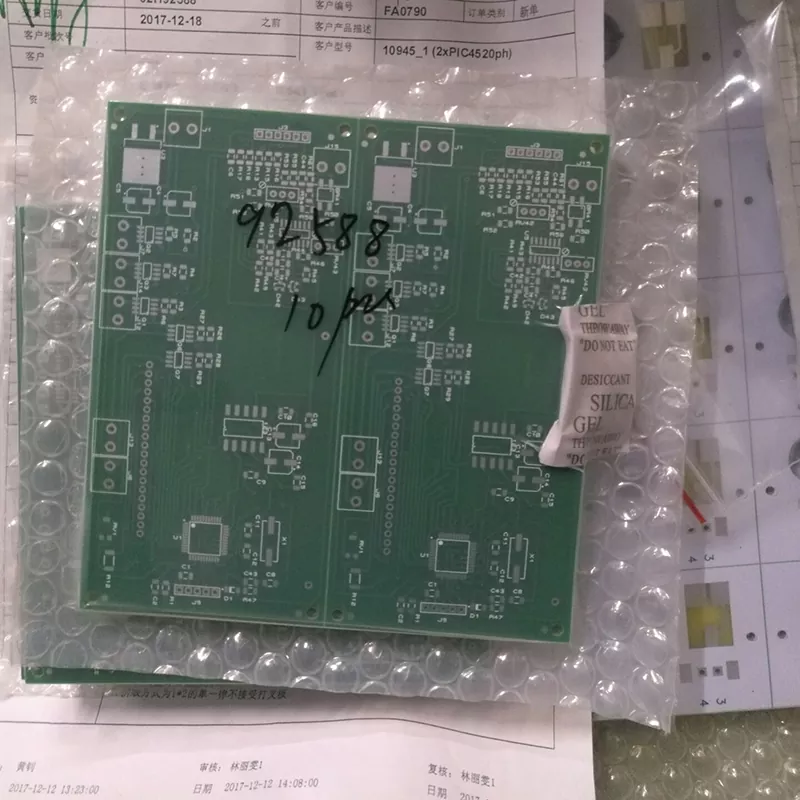

Elektriske måleinstrumenter PCB

Elektriske måleinstrumenter håndterer ofte svage analoge signaler, hvor selv mindre interferens kan påvirke den endelige aflæsningsnøjagtighed. Sammenlignet med konventionelle elektroniske produkter kræver måleudstyr PCB-design, der giver bedre støjkontrol, stabil signaltransmission og ensartet elektrisk ydeevne.

Vores PCB'er er designet med optimeret sporingsruting, korrekte jordingsstrukturer og kontrolleret impedansteknologi for at reducere signalforvrængning forårsaget af elektromagnetisk interferens (EMI). Dette er især vigtigt for instrumenter som oscilloskoper, digitale multimetre og effektanalysatorer, hvor målenøjagtigheden afhænger i høj grad af stabiliteten af ​​signalbehandlingskredsløb.

Termisk stabilitet for langsigtet instrumentdrift

Mange elektriske måleapparater fungerer kontinuerligt i laboratorier, produktionslinjer eller testmiljøer. Under langvarig drift kan temperaturvariationer påvirke elektriske måleinstrumenters PCBs elektriske egenskaber og komponentydelse.

Ved at vælge passende substratmaterialer og optimere kobberfordelingen hjælper vores PCB-løsninger med at forbedre termisk stabilitet og opretholde ensartet måleydelse under forskellige driftsforhold.

Multi-Layer PCB-løsninger til komplekse målesystemer

High-Density Routing til avancerede måleenheder

Moderne måleinstrumenter integrerer flere funktioner i mindre kabinetter, herunder signalopsamling, databehandling, kommunikationsmoduler og strømstyringskredsløb. Dette kræver PCB'er med højere routingtæthed og bedre kredsløbsisolering.

Vores flerlags PCB-strukturer understøtter op til 32 lag, hvilket gør det muligt for ingeniører at adskille følsomme analoge kredsløb fra digitale og strømsektioner. Denne designtilgang reducerer interferens mellem forskellige funktionelle moduler og forbedrer den overordnede instrumentpålidelighed.

Fleksible PCB-strukturer til forskellige produktkrav

Forskellige måleprodukter har forskellige PCB-krav. Bærbare testere fokuserer på kompakt størrelse og letvægtsdesign, mens laboratorieinstrumenter kræver højere signalstabilitet og mere kompleks kredsløbsintegration.

Vi leverer tilpassede PCB-strukturer baseret på applikationskrav, herunder lagkonfiguration, pladetykkelse, kobbervægt og materialevalg.

Præcisionsfremstillingsevner

Fremstillingsnøjagtighed, der understøtter målepålidelighed

For måleudstyr påvirker PCB-fremstillingspræcision direkte produktets ydeevne. Små afvigelser i linjebredde, lagjustering eller impedanskontrol kan påvirke signaltransmissionskvaliteten.

Vores produktionskapacitet omfatter:

Disse egenskaber giver os mulighed for at understøtte både standard elektroniske måleprodukter og højpræcisions industrielle instrumenter.

Materialevalg til elektriske måleinstrument printkort

Valg af PCB-materialer baseret på anvendelsesbetingelser

Substratmaterialet spiller en vigtig rolle i elektrisk stabilitet, varmemodstand og signalydelse. Til generelt måleudstyr giver FR-4 materialer en afbalanceret løsning mellem omkostninger og pålidelighed.

Til applikationer, der kræver højere termisk modstand eller forbedret signalydelse, kan høj-Tg-materialer eller specialiserede højfrekvente laminater vælges i henhold til driftsforhold.

Materialevalg evalueres baseret på arbejdstemperatur, signalegenskaber, forventninger til produktets levetid og anvendelsesmiljø.

Kvalitetskontrol i hele PCB-produktionen

Proceskontrol fra råmateriale til færdigt PCB

Pålideligt måleudstyr kræver ensartet PCB-kvalitet gennem hver produktionsbatch. Vores kvalitetsstyringsproces dækker materialeinspektion, produktionsovervågning og endelig elektrisk test.

Indgående materialer kontrolleres før produktion for at verificere specifikationer og elektriske egenskaber. Under fremstilling hjælper AOI-inspektion og procesovervågning med at identificere potentielle defekter på et tidligt tidspunkt.

Før forsendelse gennemgår færdige PCB'er elektrisk test og visuel inspektion for at sikre, at de opfylder kundernes krav.

Anvendelser af elektriske måleinstrumenter PCB'er

Laboratorietestudstyr

Vores PCB'er bruges i laboratorieinstrumenter, herunder oscilloskoper, signalgeneratorer og strømanalyseudstyr.

Disse applikationer kræver fremragende signalintegritet, stabile elektriske egenskaber og pålidelig drift, fordi målenøjagtigheden direkte påvirker testresultaterne.

Bærbare måleenheder

Bærbare instrumenter kræver kompakte PCB-design, samtidig med at den elektriske ydeevne bevares.

Vores PCB-løsninger understøtter letvægtsdesign til håndholdte enheder såsom digitale multimetre og elektroniske testere, hvilket hjælper producenter med at opnå mindre produktstrukturer uden at ofre pålidelighed.

Industrielle overvågningssystemer

Industrielt måleudstyr fungerer ofte under kontinuerlige arbejdsforhold og kræver stærk miljøtilpasningsevne.

Vores PCB'er understøtter applikationer såsom energiovervågningssystemer, industrielle analysatorer og strømkvalitetstestudstyr, hvor langtidsstabilitet er kritisk.

Ingeniørstøtte til PCB-udvikling

Understøttelse af produktudvikling fra prototype til masseproduktion

PCB-ydeevne er tæt forbundet med tidlige designbeslutninger. Vores ingeniørteam arbejder med kunder under produktudvikling for at gennemgå PCB-strukturer, optimere fremstillingsevnen og reducere potentielle produktionsrisici.

Gennem DFM-analyse, prototypeverifikation og produktionssupport hjælper vi kunder med at forbedre udviklingseffektiviteten og opnå en smidigere overgang fra prototype til volumenproduktion.

Ofte stillede spørgsmål

Hvilken type print er velegnet til elektriske måleinstrumenter?

Elektriske måleinstrumenter kræver normalt PCB'er med stabil elektrisk ydeevne, god støjmodstand og nøjagtig signaloverførselsevne. Den passende PCB-struktur afhænger af instrumenttypen, kredsløbskompleksiteten og kravene til målenøjagtighed.

Kan du fremstille PCB'er til højpræcisions laboratorieudstyr?

Ja. Vi leverer flerlags PCB-fremstillingsløsninger til laboratorie- og industrimåleudstyr, der kræver høj signalstabilitet og pålidelig langtidsdrift.

Hvordan sikrer du PCB-kvalitet til måleapplikationer?

Kvaliteten kontrolleres gennem materialeinspektion, produktionsovervågning, AOI-inspektion og endelig elektrisk test for at sikre, at hver PCB opfylder kravene til ydeevne og pålidelighed.
