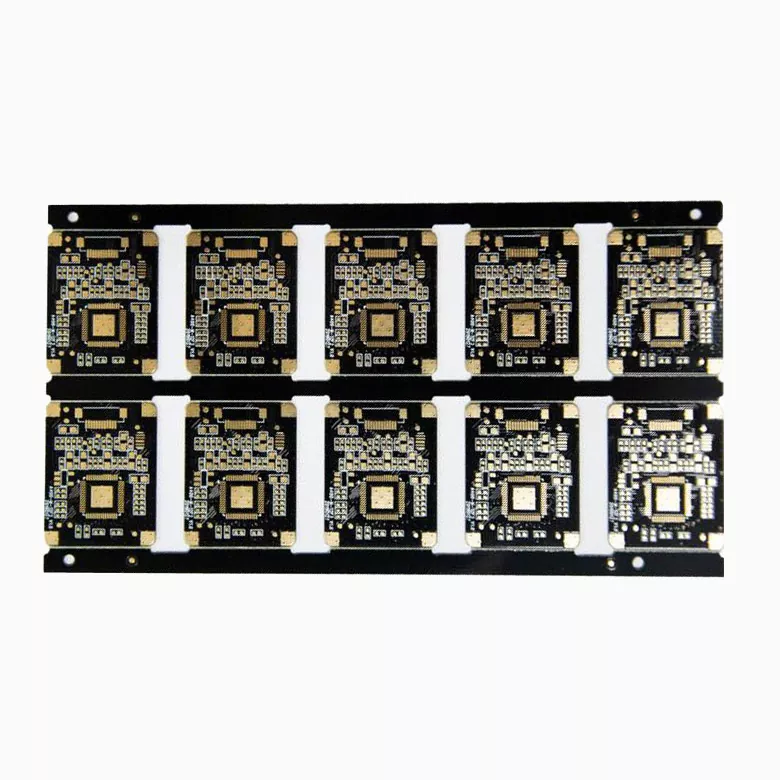

Aisen Electronics Co., Ltd. leverer X-Ray Computed Tomography PCB-løsninger designet til medicinske billeddannelsessystemer, der kræver stabil signaltransmission og højdensitetskredsløbsintegration. Vores PCB'er understøtter CT-sensorkontrol, billeddatabehandling og strømstyring med flerlagsfremstilling, impedanskontrol, HDI-teknologi og streng kvalitetsinspektion for at hjælpe producenter af medicinsk udstyr med at opnå nøjagtig og pålidelig billedbehandling.
Røntgencomputertomografisystemer er afhængige af præcis elektronisk kontrol og stabil signalbehandling til at generere nøjagtige diagnostiske billeder. PCB'et inde i en CT-scanner er ikke kun en bærer for elektroniske komponenter, men også en kritisk platform, der forbinder detektormoduler, dataindsamlingskredsløb, strømstyringsenheder og kontrolsystemer.
Aisen Electronics Co., Ltd. fremstiller PCB-løsninger til røntgencomputertomografi designet til producenter af medicinsk billedbehandlingsudstyr, der kræver layouter med høj tæthed, kontrolleret impedans, lav signalinterferens og ensartet produktionskvalitet.
Vores PCB-produktionskapaciteter understøtter komplekse medicinske billedbehandlingsapplikationer, herunder CT-detektorkort, billedbehandlingskontroltavler, strømfordelingstavler og indlejrede kontrolmoduler.
PCB-designkrav til røntgen-CT-udstyr
CT-billeddannelsessystemer behandler en stor mængde digital information fra flere detektorkanaler. Enhver ustabilitet forårsaget af signaltab, impedansvariationer, termisk stress eller elektrisk støj kan påvirke billedgenopbygningens nøjagtighed.
I modsætning til standard industrielle printkort kræver CT PCB omhyggelig kontrol af:
Højhastighedssignaltransmission mellem detektor og behandlingsenheder
Støjsvage kredsløb til følsomme analoge signaler
Stabil strømforsyning til billeddannelsesmoduler
Langsigtet drift under kontinuerlige arbejdsforhold
Komponentintegration med høj tæthed inden for begrænset plads
Aisen Electronics samarbejder med ingeniører om at optimere PCB-strukturer i henhold til applikationskravene, hvilket sikrer, at kredsløbsdesignet matcher ydeevnekravene til medicinsk billedbehandlingsudstyr.
Højhastighedssignalintegritet til CT-detektorapplikationer
Detektorsystemet er en af de mest følsomme dele af en CT-scanner. PCB'et skal opretholde ensartet elektrisk ydeevne, mens der overføres signaler fra flere sensorkanaler.
Vores fremstillingsproces understøtter:
Kontrolleret impedansdesign med ±8% tolerance
Fin-line routing til højdensitetssignalveje
Materialevalg med lavt tab til højfrekvente applikationer
Optimeret stack-up design til signalisolering
For CT-systemer, der kræver stabil billeddatatransmission, hjælper korrekt PCB-lagkonfiguration og impedanskontrol med at reducere signalforvrængning under drift.
Multi-Layer PCB Manufacturing til komplekse medicinske billeddannelsessystemer
Moderne CT-udstyr integrerer tusindvis af elektroniske forbindelser i kompakte samlinger. Flerlags PCB-strukturer giver den routingplads, der kræves til komplekse signal-, strøm- og jordforbindelsesnetværk.
Aisen Electronics fremstiller:
4-lags til 32-lags stive PCB'er
HDI PCB strukturer
Micro-via and blind via designs
BGA-komponentlayouter med høj tæthed
Tekniske muligheder omfatter:
Parameter
Evne
Minimum linjebredde/afstand
0,076 mm / 3 mil
Minimum micro via størrelse
0,1 mm
BGA-pakkeunderstøttelse
Ned til 0,22 mm pudediameter
Maksimal kobbertykkelse
Op til 6 oz
Pladetykkelse
0,3 mm - 5,0 mm
Maksimal bordstørrelse
810 mm × 490 mm
Disse egenskaber gør det muligt for CT-producenter at integrere kompakte styrekredsløb, mens den elektriske ydeevne bibeholdes.
Materialevalg til medicinsk billeddannelse PCB-applikationer
Materialevalget påvirker direkte signalstabilitet, termisk ydeevne og levetid.
Afhængigt af CT-systemkravene tilbyder Aisen Electronics:
Høj Tg materialer
Velegnet til udstyr, der arbejder under konstant belastning. Højere glasovergangstemperaturer forbedrer dimensionsstabiliteten under fremstilling og drift.
PCB-materialer med lavt tab
Anvendes til højhastighedssignaltransmission, hvor dielektriske karakteristika påvirker signalnøjagtigheden.
Heavy Copper PCB Structures
Kobbertykkelse op til 6 oz understøtter applikationer, der kræver højere strømkapacitet og forbedret termisk afledning.
Materialevalg evalueres ud fra driftsfrekvens, strømkrav, tavlestruktur og miljøforhold.
Fremstillingsproceskontrol til medicinsk PCB-produktion
Medicinsk billedbehandlingsudstyr kræver ensartet produktionskvalitet, fordi PCB-fejl kan påvirke hele det diagnostiske system.
Aisen Electronics anvender kvalitetskontrolpunkter under hele produktionen:
Inspektion af indgående materiale
Alle indgående laminater, kobbermaterialer og komponenter kontrolleres i henhold til produktionskravene, før de går i produktion.
Overvågning af fremstillingsprocesser
Kritiske processer, herunder boring, laminering, kobberplettering, billeddannelse og overfladebehandling, overvåges gennem inspektioner under processen.
Test af elektrisk ydeevne
Færdige plader gennemgår elektrisk test for at verificere:
Åben og kortslutningsydelse
Signalforbindelse pålidelighed
Lag-til-lag ledningsevne
Endelig kvalitetskontrol
Før forsendelse inspiceres hver batch i henhold til kundens specifikationer, herunder udseendeinspektion, dimensionskontrol og emballagebekræftelse.
Muligheder for overfladefinishing til CT PCB-samling
Medicinsk billedbehandlingsudstyr kræver stabile loddeforbindelser og langsigtet komponentpålidelighed.
Aisen Electronics tilbyder flere overfladebehandlingsmuligheder:
ENIG (Electroless Nikkel Immersion Gold)
Giver fremragende loddeevne og korrosionsbestandighed, almindeligvis brugt til højdensitetskomponentsamling.
OSP overfladebehandling
Velegnet til applikationer, der kræver flade kobberoverflader og blyfri monteringskompatibilitet.
Immersion Sølv
Anvendes til applikationer, der kræver god elektrisk ydeevne og loddepålidelighed.
Valg af overfladebehandling afhænger af montageproces, opbevaringskrav og komponenttype.
PCBA-samlingsevne til medicinsk billeddannelseselektronik
Udover PCB-fremstilling leverer Aisen Electronics PCB-samlingstjenester til producenter af medicinsk billedbehandling.
Vores monteringsmuligheder omfatter:
01005 miniature komponenter
Fin-pitch BGA-pakker
Blandet SMT og gennemgående montering
Automatiseret optisk inspektion (AOI)
Røntgeninspektion for skjulte loddesamlinger
Monteringsparametre:
Punkt
Evne
Minimum komponenthøjde
0,38 mm
Placeringsnøjagtighed
±0,025 mm
Loddepasta tykkelse kontrol
±0,03 mm
Maksimal komponenthøjde
13 mm
Denne integrerede fremstillingstilgang hjælper med at reducere kommunikationsomkostningerne mellem PCB-fremstilling og monteringsstadier.
Produktion Lead Time for CT PCB-projekter
Producenter af medicinsk udstyr kræver ofte forudsigelige produktionsplaner for prototypevalidering og masseproduktion.
Typiske leveringstider:
PCB type
Prototype
Masseproduktion
4-lags PCB
3-4 hverdage
10-12 hverdage
6-lags PCB
5-6 hverdage
12-14 hverdage
8+ lags PCB
I henhold til strukturens kompleksitet
Tilpasset tidsplan
Faktisk leveringstid afhænger af materialetilgængelighed, PCB-struktur, mængde og testkrav.
At vælge en PCB-leverandør til CT-udstyr kræver mere end produktionskapacitet. Teknisk support, proceskontrol og produktionskonsistens påvirker direkte pålideligheden af det endelige medicinske udstyr.
Aisen Electronics Co., Ltd. understøtter producenter af medicinsk billedbehandling med:
Erfaring med kompleks flerlags PCB produktion
HDI og højdensitetsforbindelsesevne
Kontrollerede impedansfremstillingsprocesser
Komplet PCB og PCBA tjenester
Fleksibel support fra prototypeudvikling til volumenproduktion
Vi samarbejder med udstyrsproducenter om at udvikle PCB-løsninger, der opfylder de elektriske og mekaniske krav til moderne CT-billeddannelsessystemer.
Ofte stillede spørgsmål om X-Ray Computed Tomography PCB
Hvilken type PCB bruges i røntgen-CT-scannere?
CT-scannere bruger typisk flerlags stive PCB'er, HDI PCB'er og specialiserede styrekort til detektormoduler, billedbehandlingsenheder og strømstyringssystemer.
Hvorfor kræver CT-udstyr højdensitet PCB-design?
CT-systemer indeholder flere elektroniske moduler i begrænset installationsplads. High-density PCB-teknologi gør det muligt at integrere flere signalkanaler og komponenter, samtidig med at routingydelsen bibeholdes.
Hvordan påvirker PCB-kvaliteten CT-billedets ydeevne?
PCB-design påvirker signaltransmissionsstabilitet, elektrisk støjkontrol og databehandlingsnøjagtighed. Dårlig PCB-ydeevne kan påvirke systemets pålidelighed og billedkonsistens.
Kan Aisen Electronics fremstille prototype CT PCB'er?
Ja. Aisen Electronics understøtter prototypeproduktion og volumenfremstilling med forskellige lagantal, materialer og overfladefinisher.
Hvilke PCB-testmetoder er tilgængelige?
Afprøvning omfatter elektrisk test, AOI-inspektion, dimensionsinspektion og verifikation af fremstillingsprocessen baseret på kundens krav.
Leverer Aisen Electronics PCB-montageservice?
Ja. Vi leverer PCBA-montage inklusive SMT-placering, inspektion og færdig bordlevering.
Kontakt Aisen Electronics for X-Ray CT PCB Manufacturing
Hvis du udvikler medicinsk billedbehandlingsudstyr og har brug for PCB-løsninger til CT-systemer, kan Aisen Electronics Co., Ltd. yde produktionssupport baseret på dine elektriske, mekaniske og produktionskrav.
Kontakt vores ingeniørteam for at diskutere PCB-specifikationer, prototypekrav og produktionsplaner.
