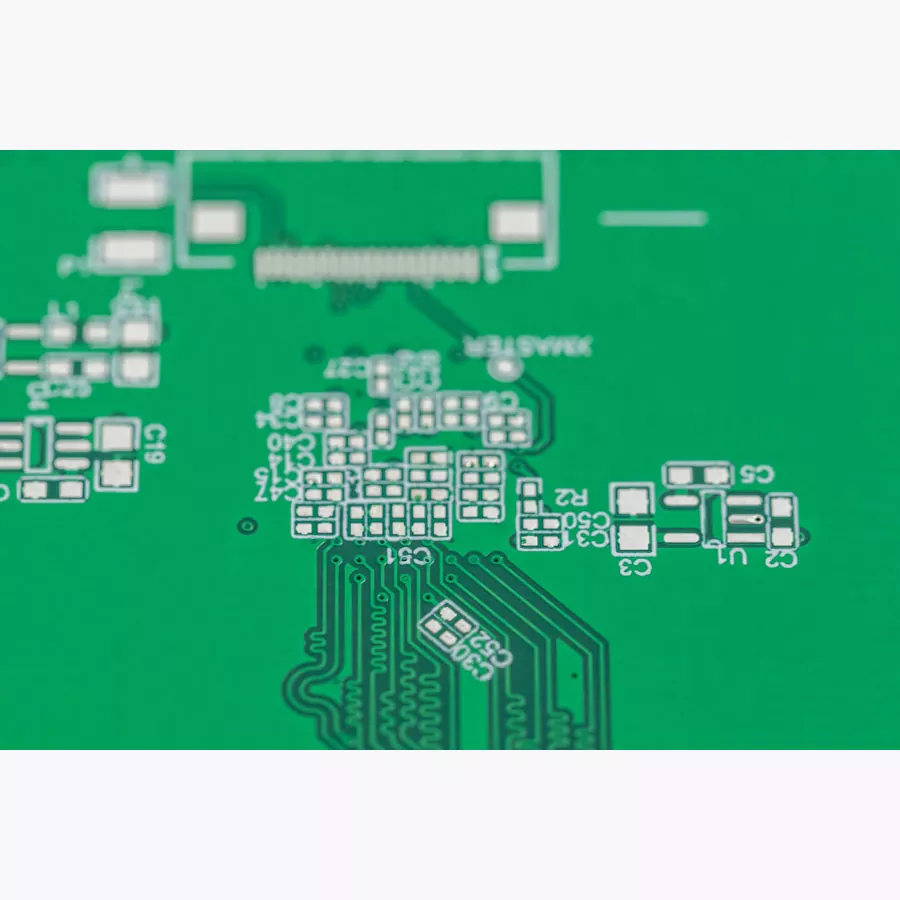

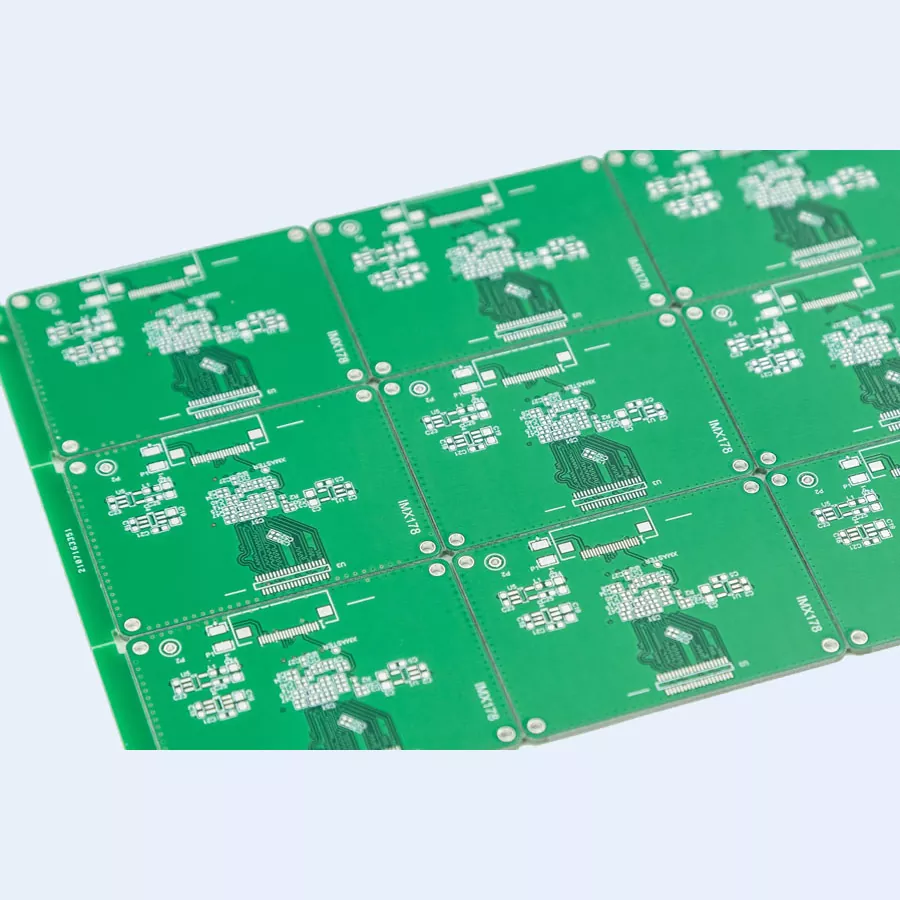

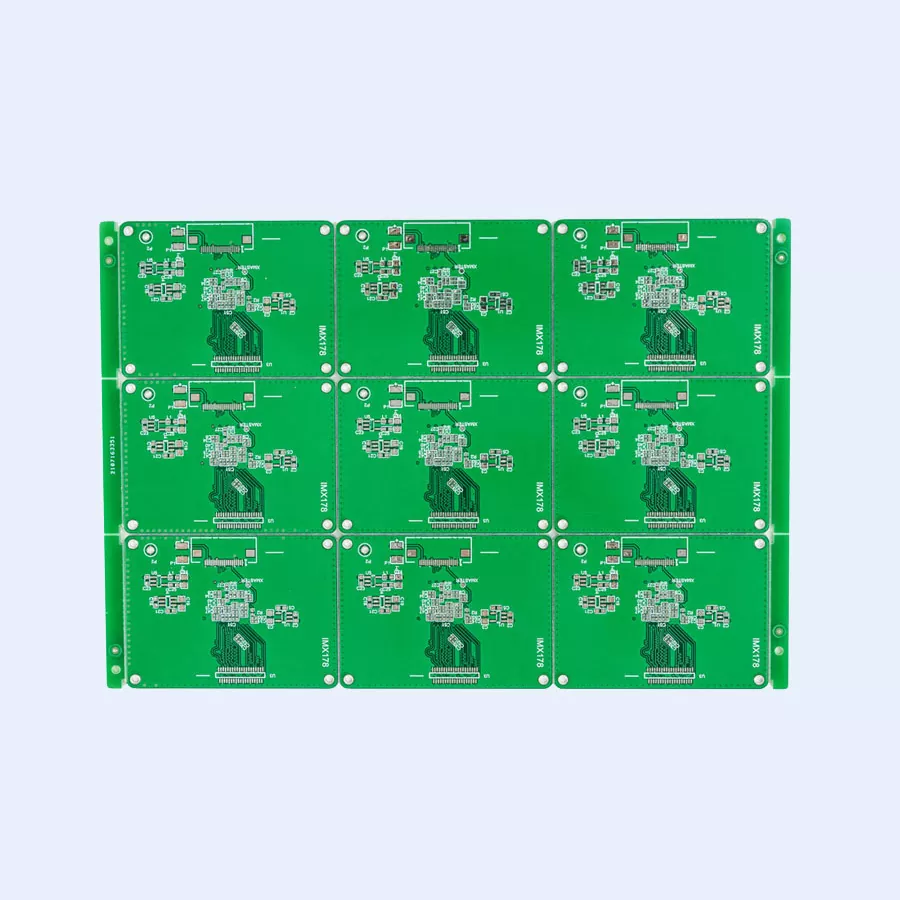

Motorkontrolmodul PCB

Motorstyringsmoduler tjener som hjernen i nutidens køretøjer. De overvåger brændstofinfusion, starter timing og emanation kontroller med split-sekund nøjagtighed. Denne grundlæggende del efterspørger PCB'er, der kan klare høje temperaturer, vibrationer og elektriske forhindringer uden fejl.

Din motoriske kontrolramme har brug for ark, der holder flagets vurdering over forskellige lag. Vores fabrikationsforberedelse løser disse udfordringer gennem grundig kvalitetskontrol og fremskreden materialevalg. Vi får den bil applikationer kan faktisk ikke tåle mindre defekter.

Avancerede fremstillingsmuligheder for PCB'er til biler

Multi-Layer Construction Excellence

Vores flerlags PCB-håndtag tager efter 25 nøjagtige fremstillingstrin. Hver arrangere oplevelser udtømmende gennemgang til garanterer, at dine lagner overholder bilens retningslinjer. Vi begynder med at nærme os stofvurdering og fortsætter gennem skæring, indadgående lagstyring og udskæringsprocesser.

Lamineringsprocessen binder flere lag til en solid, pålidelig struktur. Vores boreevner opnår huller så lille som 0,2 mm med ±0,05 mm tolerance. Denne præcision muliggør tæt komponentplacering, der er afgørende for kompakt motorstyringsmoduler.

Tekniske specifikationer, du kan stole på

· Antal lag: 1-32 lag til komplekse bilapplikationer

· Maksimal panelstørrelse: 650 mm × 750 mm

· Kobbertykkelse: Op til 6 OZ til højstrømsapplikationer

· Minimum linjebredde: 0,076 mm (3 MIL) til tæt ruting

· Impedanskontrol: ±10 % standard, ±8 % til særlige krav

· Hulkobber: Minimum 18μm, optimeret til 25μm

Kvalitetsstandarder i bilindustrien

Fremstilling med ultrahøj pålidelighed

DineMotorstyringsmodul pcb skal fungere fejlfrit i årevis uden vedligeholdelse. Vores PCB'er til biler har forbedrede specifikationer designet til barske miljøer:

· Kobbertykkelse: 2 OZ minimum for strømbærende kapacitet

· Hul kobber: ≥25μm for robuste forbindelser

· Zero Trace Repair Policy: Automotive-applikationer kræver perfektion

· Brættykkelse: 1,6-2,0 mm for mekanisk stabilitet

Omfattende kvalitetskontrol

Vores kvalitetsramme holder op med at abdicere varer ≥99,8% gennem grundig test ved hvert arrangement. Vi udfører tre-lags kvalitetskontrol:

Indgående kvalitetskontrol (IQC): Udbyderadministration og stofvurderingsgaranti som det var førsteklasses materialer gå ind i produktionen.

In-Process Quality Control (IPQC): Til at begynde med artikelbekræftelse skal du håndtere inspektion og urokkelig kvalitet test af indfangningsproblemer for nogen tid for nylig, påvirker de dine tavler.

Udgående kvalitetskontrol (OQC): Sidste vurdering, nyttig test og urokkelig kvalitetsbekræftelse garanterer hver især bord opfylder specifikationerne.

Specialiserede funktioner til motorstyringsapplikationer

High-Density Interconnect (HDI) teknologi

Moderne motorstyringsmoduler pakker overvældende anvendelighed ind i kompakte rum. Vores HDI-funktioner understøtter:

· BGA-puder: Ned til 0,2 mm for avancerede processorer

· Tætte Vias: Minimum 0,15 mm til kompleks ruteføring

· Fine Pitch Components: Understøtter de nyeste halvledere til biler

· Impedansmatching: Kritisk for højhastigheds digitale signaler

Termiske styringsløsninger

Motorrum producerer ekstraordinær varme. Vores varme administrationshøjdepunkter inkluderer:

· Tung kobberkonstruktion: Forbedret varmeafledning

· Thermal Vias: Effektiv varmeoverførsel mellem lag

· Højtemperaturmaterialer: Stabil ydeevne op til bilstandarder

· Kontrolleret udvidelse: Minimerer stress fra temperaturcyklus

Hurtig levering uden at gå på kompromis med kvaliteten

Dine forlængede tidslinjer betyder noget. Vores strømlinede generation formidler kvalitetsark hurtigt:

· 4-lagstavler: 3-4 dages hurtig prøve, 8-10 dages lille batch

· 6-lagstavler: 5-6 dages hurtig prøve, 10-12 dages lille batch

· 8-lagstavler: 6-8 dages hurtig prøve, 10-12 dages lille batch

· Komplekse designs: Tilpasset tidslinje baseret på specifikationer

Vi opretholder en leveringsrate på 99 % til tiden, uden at vi går på kompromis med kvalitetsstandarderne.

Muligheder for overfladefinish til bilapplikationer

Forskellige bilsituationer kræver særlige overfladebehandlinger:

ENIG (Electroless Nickel Inundation Gold): Fantastisk til fine-pitch komponenter og grusomme situationer. Giver udbredt erosionsbestandighed og jævne overflader for nøjagtig komponentplacering.

OSP (Natural Solderability Additive): Omkostningseffektivt arrangement til standard bilapplikationer med god fastgørelse egenskaber.

Immersion Silver: Enestående elektrisk udførelse til højfrekvente applikationer i fremskreden motoradministration systemer.

Komplet PCBA Services

Ud over PCB-fabrikation tilbyder vi samlede indsamlingsadministrationer. Vores PCBA-kapaciteter inkorporerer komponent opnåelse, SMT-sammenkomst og sidste test. Denne koordinattilgang garanterer kompatibilitet og mindsker din forsyningskædens kompleksitet.

Vores monteringsspecifikationer understøtter:

· Minimum komponentstørrelse: 0201 standard, 01005 speciel kapacitet

· Maksimal komponenthøjde: 10 mm standard, 13 mm speciel kapacitet

· Placeringspræcision: ≤0,15 mm standard, ≤0,10 mm speciel kapacitet

Partner med Automotive PCB-eksperter

At vælge Shenzhen Aisen Electronics Co., Ltd. indebærer, at man går sammen med professionelle, der får det indvendigt og udvendigt til bilgadgets. Vores designgruppen arbejder tæt sammen med dig for at optimere planer for fremstillingsevne, mens vi fortsætter med eksekveringen krav.

Vi betjener store bilproducenter og tier-one udbydere over hele verden. Vores engagement spænder over konventionel motor kontrolmoduler til avancerede elbilrammer. Denne bredde garanterer, at vi får det dine særlige udfordringer og krav.

Klar til at diskutere dinMotorstyringsmodul pcb krav? Vores tekniske team står klar til at yde ekspertvejledning og konkurrencedygtige løsninger. Kontakt os klviolet@akesonpcb.com for at starte dit næste bilprojekt med tillid. Lad os demonstrere, hvorfor førende bilvirksomheder stoler på os for deres mest kritiske PCB-applikationer.
