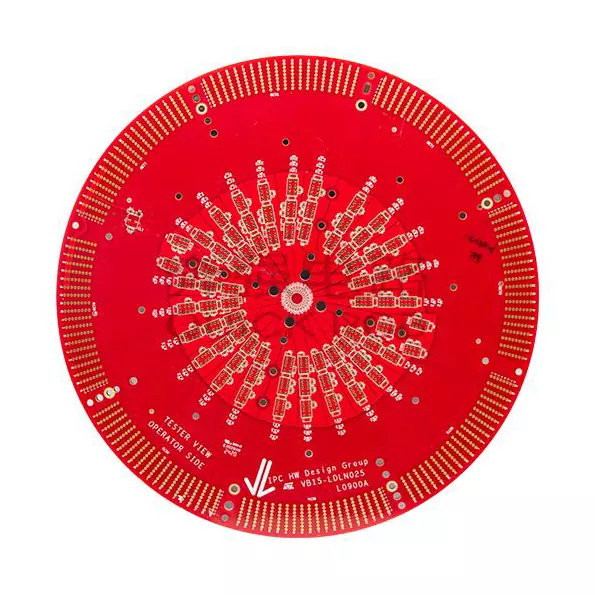

Halvleder test PCB

Halvledertest kræver et meget højere niveau af elektrisk kontrol sammenlignet med konventionelle elektroniske applikationer.

Under IC-validering og produktionstestning kan selv små variationer i signaltransmission, impedans eller PCB-struktur påvirke måleresultaterne.

Aisen Electronics udvikler halvledertest-PCB'er med kontrollerede elektriske egenskaber for at understøtte applikationer, der kræver gentagelig testydelse, præcis signaltransmission og langsigtet pålidelighed.

Hvorfor halvledertestning af PCB'er kræver særlige designovervejelser

Et halvledertestkort er ikke blot en kredsløbsforbindelsesplatform. Det påvirker direkte, hvor nøjagtigt testudstyr måler enhedens ydeevne.

PCB'et skal håndtere:

• Digitale højhastighedssignaler
• Følsomme analoge signaler
• Flere magtdomæner
• Fin-pitch komponentforbindelser
• Gentagne testcyklusser

Korrekt PCB-stabledesign, impedanskontrol, jordingsstrategi og materialevalg er kritiske faktorer for at opretholde testnøjagtigheden.

Signalintegritetskontrol til halvledertestning

Signalkvalitet er et af de vigtigste krav i halvledertestapplikationer.

Højhastighedstestsignaler kan blive påvirket af:

• Signalrefleksion
• Krydstale
• Transmissionstab
• Elektromagnetisk interferens

Aisen Electronics understøtter PCB-design med kontrolleret impedans og optimerede routingstrukturer for at hjælpe med at opretholde en stabil signaltransmission under test.

De vigtigste designovervejelser omfatter:

• Differentiel impedanskontrol
• Korte og optimerede signalveje
• Layer stackup optimering
• Jordreferencestyring

High-density interconnect-kapacitet til avancerede testkort

Moderne halvlederpakker bliver fortsat mindre og øger testkompleksiteten.

Avancerede halvledertest-PCB'er kræver ofte:

• Fin spor routing
• Mikro vias
• Tæt komponentplacering
• Flerlags sammenkobling

Aisen Electronics understøtter HDI PCB-fremstilling til applikationer, der kræver kompakte layouts og præcise elektriske forbindelser.

Typiske egenskaber omfatter:

Halvledertestning af PCB-applikationer

IC funktionstest

Funktionelle testsystemer kræver stabil signaltransmission mellem testudstyr og halvlederenheder.

PCB-design skal understøtte nøjagtig kommunikation mellem controllere, testsokler og enhedsgrænseflader.

Wafer og pakketestning

Test på waferniveau og pakkeniveau involverer meget præcise elektriske målinger.

PCB ydeevne påvirker:

• Test repeterbarhed
• Signalnøjagtighed
• Målekonsistens

Automotive Semiconductor Validering

Bilchips kræver omfattende test, før de kommer ind i køretøjssystemer.

Test-PCB'er, der bruges til bil-halvledervalidering, kræver højere pålidelighed og stabil elektrisk ydeevne.

Ansøgninger omfatter:

• Power management IC test
• Automotive controller test
• Sensorchip validering

Power Semiconductor Test

Strømudstyr genererer højere elektriske og termiske belastninger under test.

PCB-design til effekthalvledertest kræver:

• Tunge kobberstrukturer
• Termisk styring
• Højstrømskapacitet
• Elektrisk isolation

Semiconductor Test PCB vs Standard PCB

Fremstillingsproces for Semiconductor Test Boards

Halvledertestapplikationer kræver strammere produktionskontrol, fordi PCB-variation kan påvirke testresultaterne.

Aisen Electronics styrer kritiske produktionsfaser, herunder:

Materiale og stakup kontrol

Materialevalg og lagkonfiguration evalueres i henhold til signalhastighed, frekvenskrav og testbetingelser.

Præcisionskredsløbsdannelse

Fine-line fremstillingsprocesser sikrer nøjagtige spordimensioner for tætte halvledertestlayouts.

Elektrisk verifikation

Hver PCB gennemgår elektrisk inspektion for at bekræfte:

• Kredsløbskontinuitet
• Isoleringsydelse
• Impedanskrav

Endelig kvalitetskontrol

Før forsendelse inspiceres plader for dimensionsnøjagtighed, overfladekvalitet og fremstillingskonsistens.

Materialevalg til halvledertestapplikationer

Forskellige testmiljøer kræver forskellige PCB-materialer.

Materialevalg kan overveje:

• Signal frekvens
• Termiske krav
• Dimensionsstabilitet
• Dielektrisk ydeevne

Til højhastigheds-halvledertestapplikationer hjælper egnede substratmaterialer med at reducere signaltab og forbedre målepålideligheden.

PCBA-understøttelse af halvledertestudstyr

Aisen Electronics leverer PCB-samlingstjenester til fabrikanter af halvledertestudstyr.

Tjenester inkluderer:

• Komponent sourcing
• SMT montage
• Præcis komponentplacering
• Elektrisk test
• Funktionel verifikation

Dette giver kunderne mulighed for at få komplette testsystemsamlinger fra en enkelt produktionspartner.

Kvalitetskontrol

Halvledertestudstyr kræver ensartet PCB-ydelse på tværs af gentagne produktionsbatcher.

Aisen Electronics anvender kvalitetskontrol, herunder:

• Indgående materialeinspektion
• Automatiseret optisk inspektion (AOI)
• Elektrisk test
• Procesovervågning
• Afsluttende inspektion

Hvert produktionsparti overvåges for at opretholde ensartet fremstilling.

Engineering Support til Halvleder Test PCB udvikling

Halvledertestprojekter kræver ofte tæt samarbejde mellem PCB-producenter og udstyrsdesignere.

Aisen Electronics yder teknisk support, herunder:

• Anbefalinger til PCB-stabling
• Gennemgang af signalintegritet
• Fremstillelighedsanalyse
• Produktionsoptimering

Dette hjælper kunderne med at reducere designrisici før masseproduktion.

FAQ

Hvilken rolle spiller printkortet i halvledertestudstyr?

Printpladen giver den elektriske forbindelse mellem testsystemer og halvlederenheder under måle- og valideringsprocesser. Den skal overføre testsignaler nøjagtigt, samtidig med at den opretholder en stabil ydeevne under gentagne testforhold.

Hvorfor kræver testapplikationer højere PCB-fremstillingsnøjagtighed?

Halvledertest involverer meget små signalvariationer og højhastigheds elektriske målinger. Produktionsfaktorer såsom linjebreddes nøjagtighed, impedanskonsistens, kobbertykkelse og lagjustering kan direkte påvirke testens pålidelighed.

Hvordan forbedrer impedanskontrol testydelsen?

Kontrolleret impedans hjælper med at bevare signalintegriteten under højhastighedstransmission. Det reducerer signalrefleksion og forvrængning, hvilket især er vigtigt for applikationer, der involverer avanceret IC-test og højfrekvente signaler.

Er HDI-teknologier velegnede til avancerede testplatforme?

Ja. HDI-strukturer tillader mere kompakt routing gennem lasermikroviaer og fine-line kredsløb. De er velegnede til testsystemer, hvor der kræves begrænset bordplads og højdensitetsforbindelser.

Hvilke typer af halvlederapplikationer kan bruge disse kredsløbsløsninger?

Disse tavler er almindeligt anvendt i IC-verifikationsudstyr, halvlederinspektionssystemer, chiptestplatforme, strømforsyningstest og elektronisk komponentvalideringsudstyr.

Kan du støtte prototypeudvikling før masseproduktion?

Ja. Aisen Electronics yder teknisk support fra indledende designgennemgang og prototypefremstilling til volumenproduktion. Dette hjælper kunder med at verificere elektrisk ydeevne og optimere design før produktion i stor skala.

Leverer du komplette monterings- og testtjenester?

Ja. Ud over PCB-fremstilling understøtter Aisen Electronics PCBA-tjenester, herunder komponentsourcing, SMT-montage, inspektion og elektrisk test i henhold til projektets krav.

Start dit halvledertest-PCB-projekt med Aisen Electronics

Aisen Electronics Co., Ltd. leverer præcisions-PCB-fremstillingsløsninger til fabrikanter af halvledertestudstyr.

Vores fokus er ikke kun PCB-produktion, men også at hjælpe kunder med at opnå stabil elektrisk ydeevne, nøjagtige testresultater og pålidelig langsigtet drift.

Kontakt os påviolet@akesonpcb.comfor at diskutere dine krav til PCB-test af halvledere.
