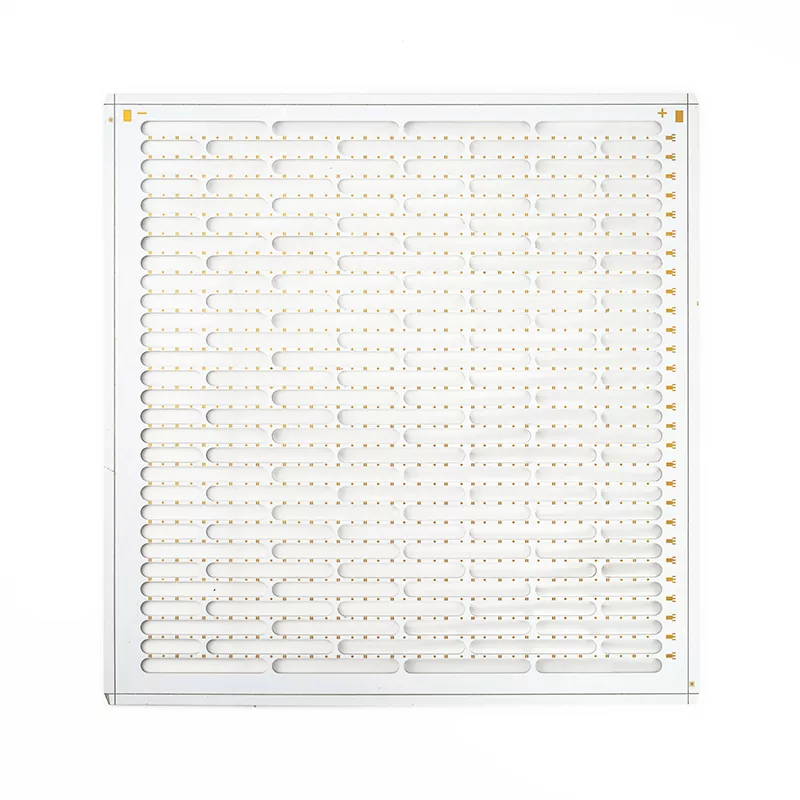

Belysningssystem LED Belysning PCB

LED-belysningssystemer kræver mere end simpel kredsløbsforbindelse. PCB'et påvirker direkte lysstyrkekonsistens, varmeafledning, strømeffektivitet og produktets levetid. Aisen Electronics Co., Ltd. udvikler PCB-løsninger til LED-belysning til applikationer, hvor elektrisk stabilitet og termisk kontrol er kritisk.

Fra højeffekt udendørs belysning til kompakte elektroniske indikatorer er vores LED Lighting PCB-design til belysningssystem optimeret i henhold til den aktuelle belastning, driftstemperatur, komponentlayout og installationsmiljø.

Tekniske overvejelser for LED-belysning PCB Design

Termisk styring til højeffekt LED-applikationer

Varme er en af ​​de vigtigste faktorer, der påvirker LEDs levetid. Når LED'er fungerer ved høj strøm, kan overdreven varmeakkumulering fremskynde lumennedbrydning og reducere komponenternes pålidelighed.

Aisen Electronics fokuserer på PCB-strukturer, der forbedrer varmeoverførselseffektiviteten gennem korrekt kobberfordeling, termisk via design og passende materialevalg.

Til applikationer, der kræver højere termisk ydeevne, kan ingeniører evaluere løsninger såsom tykkere kobberlag, metalkerne PCB'er eller tilpassede flerlagsstrukturer afhængigt af strømkravene.

Materialevalg baseret på belysningskrav

Forskellige LED-belysningsprodukter kræver forskellige PCB-strukturer.

For laveffekt LED-indikatorer og forbrugerelektronik kan standard FR4 PCB'er give en omkostningseffektiv løsning med stabil elektrisk ydeevne.

For belysning med høj lysstyrke, billamper og industriel belysning bliver termisk ydeevne vigtigere. Aluminiumsbaserede PCB'er eller forbedrede kobberdesigns overvejes ofte, fordi de giver bedre varmeafledning sammenlignet med konventionelle plader.

Aisen Electronics hjælper kunder med at vælge passende PCB-materialer i henhold til driftstemperatur, effekttæthed og krav til produktets levetid.

Produktionsevne til LED-belysning PCB-produktion

Aisen Electronics Co., Ltd. understøtter LED PCB-produktion fra prototypeudvikling til volumenfremstilling.

Vores produktionskapacitet omfatter enkeltsidet, dobbeltsidet og flerlags PCB-produktion med lagantal fra 1 til 32 lag. Produktionsprocessen styres gennem automatiseret inspektion og elektrisk test for at opretholde ensartethed på tværs af forskellige produktionsbatcher.

Typisk fremstillingsevne inkluderer:

• Maksimal bordstørrelse: 650 mm × 750 mm
• Kobbertykkelse: op til 6 OZ til højstrømsdesign
• Minimum linjebredde/afstand: 0,076 mm
• Impedanstolerance: ±8% for kontrollerede impedanskrav

Disse muligheder giver os mulighed for at understøtte forskellige LED-applikationer, der kræver forskellige elektriske og mekaniske designs.

LED PCB-fremstillingsproces og kvalitetskontrol

Hvert LED-belysnings-PCB passerer gennem kontrollerede fremstillingstrin, herunder inspektion af indgående materiale, bearbejdning af indre lag, boring, kobberbelægning, kredsløbsbilleddannelse, loddemaskepåføring, overfladebehandling, AOI-inspektion og elektrisk test.

For LED-applikationer er elektrisk pålidelighed især vigtig, fordi ustabile forbindelser eller dårlig loddeevne kan føre til flimren, variation i lysstyrken eller for tidlig fejl.

Vores inspektionsproces omfatter:

• Automatiseret optisk inspektion (AOI)
• Elektrisk test
• Overfladekvalitetsinspektion
• Endelig produktionsverifikation

Tilgængelige overfladefinisher inkluderer HASL, ENIG, OSP, Immersion Silver og Immersion Tin for at opfylde forskellige monteringskrav.

PCB-monteringstjenester til LED-belysningsprodukter

Ud over PCB-fremstilling leverer Aisen Electronics PCBA-produktionstjenester til komplette LED elektroniske samlinger.

Vores samlingsmuligheder omfatter komponentindkøb, SMT-placering, samling gennem huller og funktionstest.

Tjenesten er velegnet til:

• LED driver boards
• Smarte lysstyringer
• Industrielle belysningsmoduler
• Automotive LED kontrolenheder
• IoT belysningsenheder

Ved at kombinere PCB-fremstilling og -montage kan kunderne forenkle leverandørstyringen og forbedre produktionseffektiviteten.

Ansøgninger

Vores belysningssystem LED Lighting PCB bruges i forskellige belysningssystemer, hvor der kræves stabil elektrisk ydeevne.

Typiske anvendelser omfatter:

Automotive belysning

LED-belysningssystemer til biler kræver kompakte PCB-strukturer, pålidelige forbindelser og stabil drift under vibrationer og temperaturændringer.

Industriel belysning

Fabriksbelysning og industrielt udstyr fungerer ofte i lange timer, hvilket kræver PCB-design, der kan håndtere kontinuerlig varmeudvikling.

Arkitektonisk og kommerciel belysning

Belysningssystemer, der bruges i bygninger, skærme og kommercielle miljøer, kræver ensartet lysstyrke og pålidelig strømstyring.

Smart belysningssystemer

IoT-baserede belysningsprodukter kombinerer LED'er med sensorer, trådløse moduler og kontrolkredsløb, hvilket kræver kompakte PCB-layouts og nøjagtig signaltransmission.

Hvorfor vælge Aisen Electronics til LED-belysning PCB-fremstilling

Aisen Electronics Co., Ltd. kombinerer erfaring med PCB-produktion med teknisk support til belysningsapplikationer.

Vores team hjælper kunder under designfasen ved at gennemgå PCB-layouts, materialevalg, termiske overvejelser og fremstillingsgennemførlighed. Gennem DFM-analyse kan potentielle produktionsproblemer identificeres før masseproduktion, hvilket hjælper med at reducere omkostningerne til redesign og forbedre produktionseffektiviteten.

Uanset om du har brug for prototypemængder eller kontinuerlig produktionssupport, leverer vi LED PCB-løsninger baseret på dine elektriske krav, applikationsmiljø og produktionsmål.

FAQ

Hvilken type PCB bruges almindeligvis til LED-belysning?

PCB-typen afhænger af LED-strømkravene. Standard FR4 PCB'er er velegnede til laveffekt belysning, mens aluminium-baserede PCB'er ofte vælges til højeffekt LED-applikationer på grund af bedre termisk afledning.

Hvorfor betyder LED PCB termisk styring noget?

LED-ydeevnen falder, når driftstemperaturerne bliver for høje. Effektivt termisk printdesign hjælper med at reducere varmeakkumulering og opretholde lysstyrkestabilitet over lange driftsperioder.

Kan Aisen Electronics producere skræddersyede LED PCB'er?

Ja. Vi leverer tilpassede belysningssystem LED-belysning PCB-løsninger baseret på pladestørrelse, lagantal, kobbertykkelse, materialekrav og samlingsspecifikationer.

Hvilke overfladefinisher er tilgængelige for LED PCB'er?

Tilgængelige finish inkluderer ENIG, HASL, OSP, Immersion Silver og Immersion Tin. Valget afhænger af monteringsmetode, krav til pålidelighed og omkostningsovervejelser.

Leverer du LED PCBA-samling?

Ja. Aisen Electronics leverer PCB-samlingstjenester, herunder SMT, montage gennem hul, komponentindkøb og funktionstest.

Kontakt Aisen Electronics

Hvis du udvikler LED-belysningsprodukter og har brug for PCB-løsninger med stabil elektrisk ydeevne og effektiv termisk styring, kan Aisen Electronics Co., Ltd. yde teknisk support fra prototype-evaluering til volumenproduktion.
