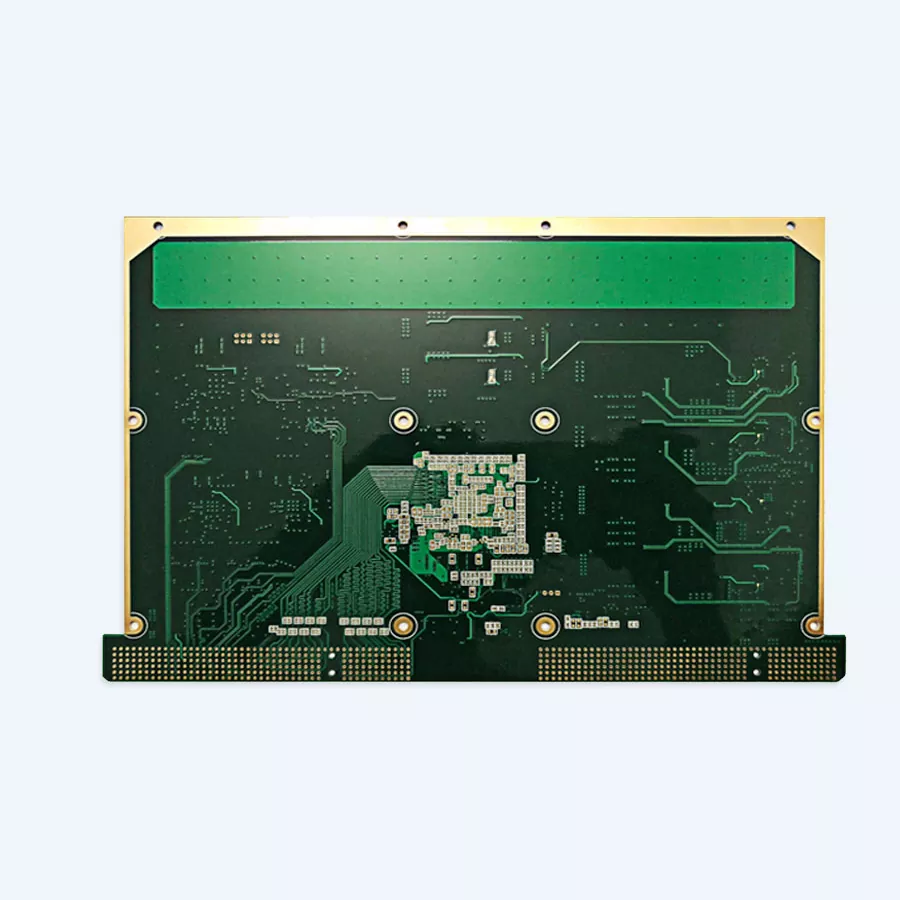

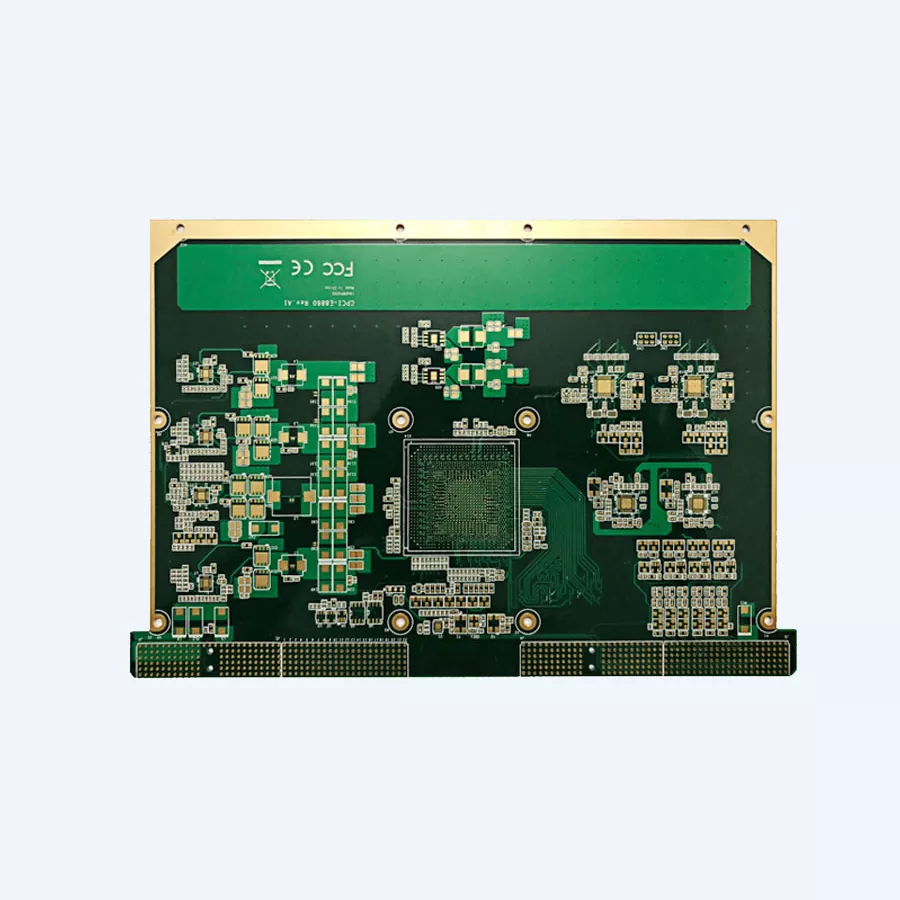

Kommunikationsservere PCB

Vores flerlags ark bagud komplekse styringsdesigns, der er grundlæggende for priduct-applikationer. Vi laver ark forlængelse fra 4 til 32 lag, med mindst linjebredder på 3 mils og opdelingsspændinger, der garanterer ideel flagtransmission. Nøjagtigheden i vores fremstillingsforberedelse sikrer, at din kommunikationshardware yder den højeste effektivitet.

Avancerede produktionskapaciteter til kommunikationsinfrastruktur

Vores state-of-the-art kontor håndterer alt fra hurtige modeller til massegenereringsvolumener. For kommunikationsservere, vi ordinerer normalt flerlagsopsætninger, der giver de væsentlige kontrol- og flagstyringsmuligheder dine applikationer efterspørger.

Nøgle tekniske specifikationer

High-density interconnect funktioner:

· BGA-pudeunderstøttelse ned til 0,2 mm til processorer med høj integration

· Minimum via størrelser på 0,1 mm for kompakte designs

· Kontrollerede impedanstolerancer inden for ±10 % (±8 % for særlige krav)

· Maksimal kobbertykkelse op til 6 OZ til strømapplikationer

Indstillinger for lagkonfiguration:

· Enkelt- og dobbeltsidede tavler til grundlæggende applikationer

· 4-32 lag flerlagstavler til komplekse serverarkitekturer

· HDI-teknologi, der understøtter 1+N+1- og 2+N+2-konfigurationer

· Maksimale billedformater op til 12:1 til specielle applikationer

Omfattende kvalitetskontrol for missionskritiske applikationer

Kvalitet er fortsat vores højeste prioritet, når du fremstiller dinkommunikationsservere pcb. Vores omfattende kvalitetsadministrationsramme garanterer, at hver bestyrelse opfylder dine beslutninger på et tidspunkt for nylig afsendelse.

Kvalitetsmålinger:

· Produktudbytte ≥ 99,8 %

· Leveringsgrad til tiden ≥ 99 %

· Kundeklagerfrekvens ≤ 0,5 %

· Kundetilfredshed ≥ 98 %

Vores 25-trins flerlags pladefabrikation omfatter adskillige gennemgangsfokus. Fra at nærme sig stofgennemgang gennem sidste kvalitetsbekræftelse holder vi streng kontrol over hvert generationsperspektiv. AOI (Robotiseret Optical Review) rammer potentielle problemer tidligt, hvorimod elektrisk test godkender brugbarheden nogen tid nylig indpakning.

Overfladebehandlingsmuligheder

Kommunikationsserverapplikationer kræver ofte særlige overfladeindpakninger for ideel ydeevne:

· ENIG (Electroless Nikkel Immersion Gold): Fremragende til komponenter med fin stigning

· OSP (Organic Solderability Preservative): Omkostningseffektiv til standardapplikationer

· Immersion Silver: Overlegne elektriske egenskaber til højfrekvente designs

· Hårdt guld: Holdbar finish til kantforbindelser og kontaktområder

Hurtige behandlingstider for kritiske projekter

Vi ved, at kommunikationsfonde ofte har stramme forfaldsdatoer. Vores strømlinede generationsformer formidle kvalitetsark hurtigt:

Tidslinje for levering:

· 4-lagstavler: 3-4 dage (prøver), 10-12 dage (produktion)

· 8-lagstavler: 6-8 dage (prøver), 14-16 dage (produktion)

· 12-lags plader: 10 dage (prøver), 16-18 dage (produktion)

· Komplekse designs (>14 lag): Tilpasset tidslinje baseret på specifikationer

Komplet PCBA Services

Udover afdækket pladefabrikation tilbyder vi omfattende PCBA-administrationer til din kommunikationsserver foretagender. Vores indsamlingsmuligheder omfatter:

· Komponentanskaffelse og forsyningskædestyring

· SMT samles med nøjagtighed ned til 01005 komponenter

· Komponenttilsætning gennem huller og bølgelodning

· Funktionel test og kvalitetsvalidering

· Bokskonstruktion samles for total framework-integration

Vores PCBA forbereder kapaciteter tilbage komponentstørrelser fra 01005 chips op til 45 mm komponenter, med arrangementspræcision indvendig ±0,025 mm til grundlæggende applikationer.

Termiske styringsløsninger

Kommunikationsservere producerer bemærkelsesværdig varme under drift. Vores PCB-planer slutter sig til varm administration fremhæver det tilbyde hjælp til at holde de ideelle arbejdstemperaturer ved lige:

· Tung kobberfremkaldelse (op til 6 OZ) for at gøre fremskridt varm afledning

· Termiske vias til dygtig varm udveksling mellem lag

· Kobberhældningsmetoder til faktisk varm distribution

· Materialevalg optimeret til varm ydeevne

Partner med erfaring, du kan stole på

Hos Akeson Circuit bringer vi årtiers involvering i kommunikationsserver PCB-fabrikation. Vores designgruppe arbejder tæt sammen med din plangruppe for at optimere tavleformater til fremstillingsmuligheder, mens du holder styr på det elektriske ydeevne.

Uanset om du har brug for modelark til proof-of-concept-test eller højvolumengenerering til arrangement, skalerer vi vores administrationer for at opfylde dine forudsætninger. Vores kontor danner plader fra 50x50 mm op til 810x490 mm, der forpligter alt fra kompakte organiseringsswitche til enorme serverbundkort.

Klar til at diskutere din næstekommunikationsservere pcb projekt? Kontakt vores erfarne team på violet@akesonpcb.com. Vi vil arbejde sammen med dig om at udvikle produktionsløsninger, der opfylder dine tekniske krav, kvalitetsstandarder, og leveringsplaner. Din kommunikationsinfrastruktur fortjener den pålidelighed og ydeevne, der kommer fra samarbejder med Shenzhen Aisen Electronics Co., Ltd.
